色谱

使用色谱报告项目，您可以在报告中打印来自色谱系统检测器的信号。报告项目显示所选数据中包含的所有进样的结果。每个进样有至少一个信号。如果检测器被配置成提供多个测量（例如二极管阵列或多波长检测器），则色谱图相应地在每个进样中包含多个信号。

注意

色谱图中显示的数据还取决于色谱图是否放置在复合组中并取决于复合组的分组和筛选。

根据报告项目的配置，信号可能显示在单独图形、重叠图形、堆积图形中或作为 Iso 图。

色谱图配置示例

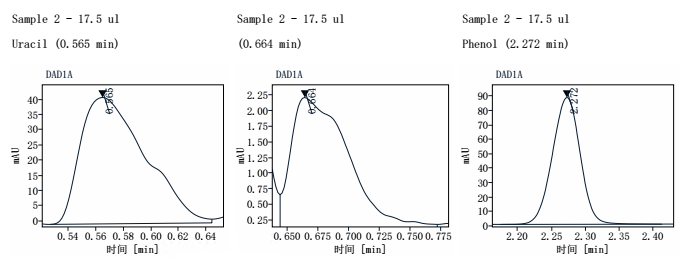

图 例如：三个信号在单独图形中的色谱

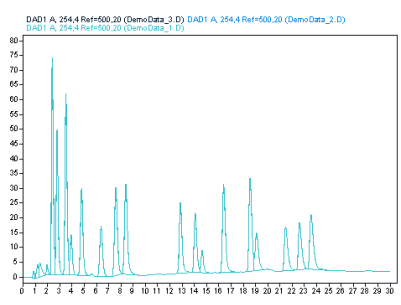

图 例如：多个信号在一个重叠图形中的色谱

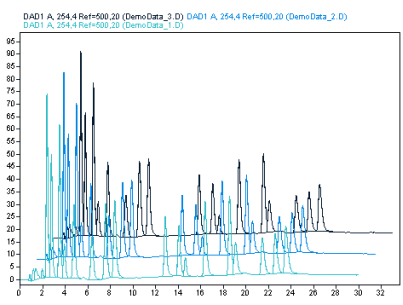

图 例如：多个信号在一个堆叠图形中的色谱

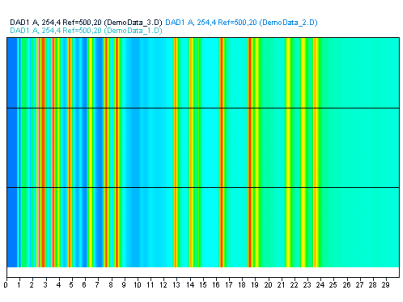

图 例如：多个信号显示为 iso 图的色谱

色谱片段

在报告项目浏览器中，为色谱提供了不同类型的片段。例如：

• 单个信号图片段一直显示一个检测器信号。色谱图在信号 ID 上自动重复。因此，如果数据包含多个信号（例如来自多个进样或来自多波长检测器），则色谱图将重复多次。

• 多个信号图片段显示同一色谱报告项目中的所有信号。您可以配置显示格式和组设置。

• 参数化的色谱图片段显示处理方法的报告 > 进样报告节点中指定的具有固定缩放比例的色谱图。

• 流布局片段显示的是在化合物 ID 上重复的嵌入组中的色谱图。色谱图的时间轴自动调整为与峰的开始和结束时间相对应。
