图表

图表对于以图形形式来显示数据非常有用。就像在表或矩阵中一样，您可以展示集合起来的数据。

RTE 中可以使用以下图表类型：

• 线形图

  在线形图中，通过用直线连接各个值，可以形象地表示出各类数据。类别值常在 x 轴上表示。例如，您可以按样品名称、校正级别或化合物名称来分类数据。不同系列的数据以不同颜色的线条来表示。

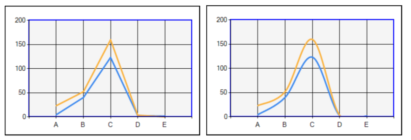

  折线和平滑线：



• 柱形图

  柱形图与线形图很相似。也可以形象化地表示各类数据，但数据显示为竖条，而不再是连接起来的线条。类别值常在 x 轴上表示。例如，您可以按样品名称、校正级别或化合物名称来分类数据。不同系列的数据以不同颜色的竖条来表示。

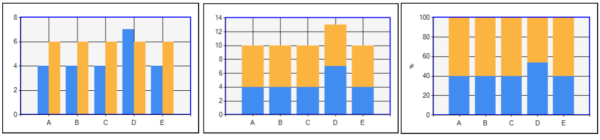

  柱状 - 简单、柱状 - 堆积和柱状 - 堆积 100%：



• 散点图

  在散点图中，数据点的位置由 x 轴和 y 轴的值共同确定。x 轴的值通常为数值或日期/时间值。例如，您可以在准确度图中表示出化合物量占峰面积的比率。

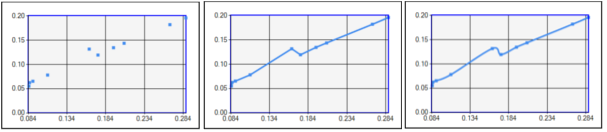

  散点图、散点 - 线和散点 - 平滑线：



• 气泡图

  跟在散点图中一样，数据点的位置由 x 轴和 y 轴的值共同确定。此外，气泡的大小是由特定数据字段中值的变化所决定的。因此，气泡大小会添加三维图形。

  通常情况下，您会选择诸如 峰面积 之类的值来决定气泡大小。然后，每个已打印峰（即每个气泡）的气泡大小都会发生变化。最高值（本例中的最大峰面积）将被绘制为最大的气泡。最低值（本例中的最小峰面积）将被绘制为最小的气泡。

  注意！ 如果您使用的是恒定值或选择了数值不会变化的数据字段，则所有气泡的大小将相同。

  气泡：
