SS420x 配置

在 OpenLab CDS2 中配置 SS420X：

1. 在控制面板中，单击“配置仪器”。

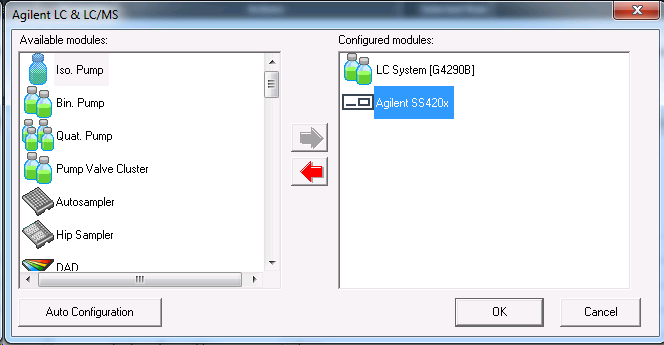

2. 在配置对话框中，在可用模块列表中选择 “Agilent SS420x”，然后单击向右箭头将模块添加到已配置模块的列表中。

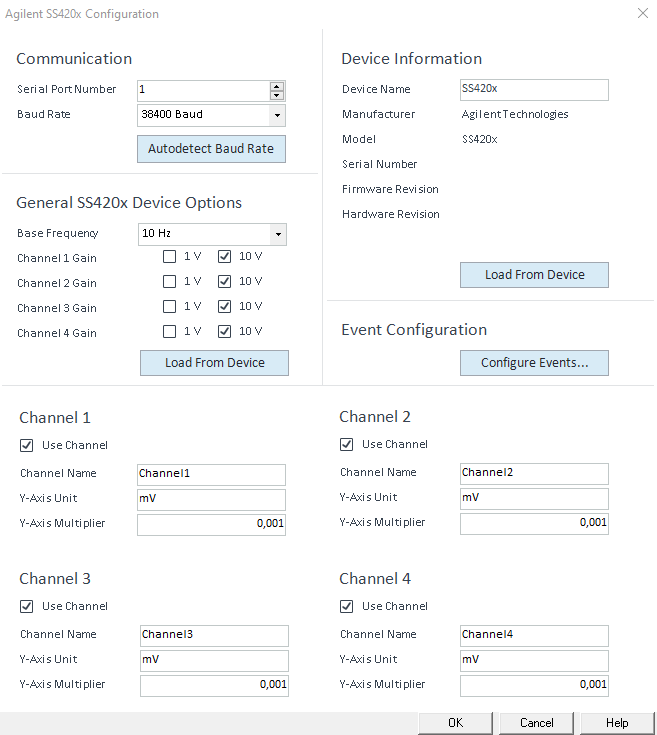

3. 完成 “SS420x 配置”对话框来完成模块配置。



• “串行端口号”

  指定模块连接的 RS232 端口号。

• “波特率”

  选择“波特率”，或单击 “”

  “自动检测波特率”来获取目前在已连接模块中设置的波特率。

4. 单击“从设备加载”来检查模块连接是否正确。如果连接工作正常，在“设备信息”区域填充模块信息。

5. 选择说明性“设备名称”描述配置的模块。该名称将在设备对话框中使用。

6. 设置“常规 SS420x 设备选项”。

• “基频”

  选择“基频”。SS420x 的默认设置为 10 Hz，该设置能实现最佳信噪比，可在使用50 Hz 或 60 Hz 的国家使用。可用的基频取决于所选波特率。如果波特率低于 38400 bps，基频 100 和 120 将不可用。如果您选择更高的基频，则必须选择能整除您所在国家线路频率的基频（例如 60 Hz 的国家为 30，50 Hz 的国家为 25）。如果选择不正确，会在色谱图上看到线路频率噪音。为了获得最佳的性能，请选择与您将要用于采集数据的最大采样频率接近的基频。

  方法“采集设置”部分中的采样频率将会显示所选的基频。

• “增益”

  针对每个使用的通道，为每个已连接到该通道的检测器选择信号范围。

7. 至少为一个通道选择“使用通道”复选框。未使用的通道可用于独立的仪器配置！

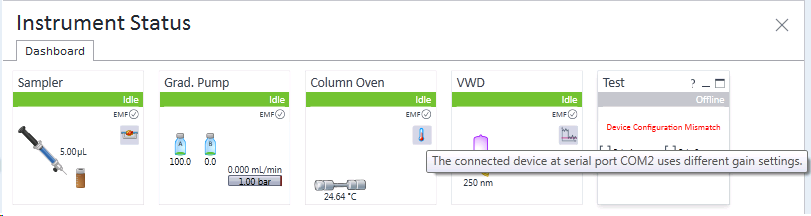

   如果多个仪器之间的模块通道是分离的（例如，仪器 1 使用通道 1，仪器 2 使用通道 2、3 和 4），则连接相同模块的所有仪器上的“通信”和“常规 SS420x 设备选项”必须设置为相同的值。如果不满足该要求，则无法连接设备，状态会显示类似问题详细信息（如要显示更多信息，请将鼠标移动到错误显示“设备配置不匹配”）。

8. 针对该仪器中使用的每个通道，指定“通道名称”、“Y 轴单位”和 “Y 轴乘积因子”。

9. 单击“配置事件...”来为该仪器指定事件。

10. 对话框完成后，单击“确定”。
