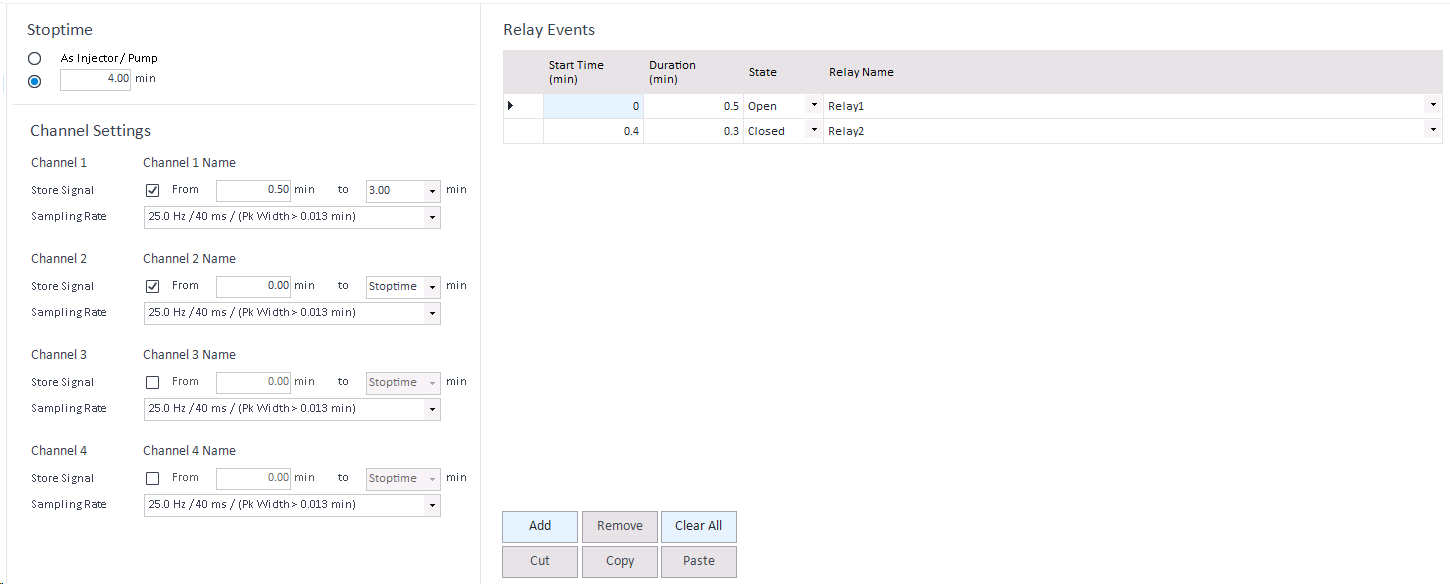

编辑 SS420x 方法

激活“采集方法”功能区并选择 “SS420x”。

输入该设备的“停止时间”（单位为分钟）；如果运行时间是进样器/泵指定的，请选择“与进样器/泵一致”。

对于通道 1/2/3/4：

1. 设置“存储信号”复选框来允许收集该通道的信号数据。

2. 指定“开始”和“停止”时间（单位为分钟）来限制特定通道的数据收集。这些区域的默认值会存储整个运行时间范围的通道数据。

3. 从下拉列表中选择“采样速率”在 0.1 Hz 至 100 Hz 之间的信号。随即会显示每个采样速率的预期峰宽。

包含可用设置的表格：

基频 [Hz]	采样频率 [Hz]	采样周期 [ms]	最小峰宽 [min]	所示采样速率
10	10.0006	99.9936	0.033	10 Hz / 100 ms / （峰宽 > 0.033 min）
	5.00032	199.987	0.067	5 Hz / 200 ms / （峰宽 > 0.067 min）
	2.00013	499.968	0.167	2 Hz / 500 ms / （峰宽 > 0.167 min）
	1.00006	999.936	0.333	1 Hz / 1000 ms / （峰宽 > 0.333 min）
	0.500032	1999.87	0.667	0.5 Hz / 2000 ms / （峰宽 > 0.667 min）
	0.200013	4999.68	1.667	0.2 Hz / 5000 ms / （峰宽 > 1.667 min）
	0.100006	9999.36	3.333	0.1 Hz / 10000 ms / （峰宽 > 3.333 min）
25	25.008	39.9872	0.013	25 Hz / 40 ms / （峰宽 > 0.013 min）
	12.504	79.9744	0.027	12.5 Hz / 80 ms / （峰宽 > 0.027 min）
	8.336	119.962	0.040	8.3 Hz / 120 ms / （峰宽 > 0.040 min）
	5.0016	199.936	0.067	5 Hz / 200 ms / （峰宽 > 0.067 min）
	2.5008	399.872	0.133	2.5 Hz / 400 ms / （峰宽 > 0.133 min）
	1.00032	999.68	0.333	1 Hz / 1000 ms / （峰宽 > 0.333 min）
	0.50016	1999.36	0.666	0.5 Hz / 2000 ms / （峰宽 > 0.667 min）
	0.25008	3998.72	1.333	0.25 Hz / 4000 ms / （峰宽 > 1.333 min）
30	30.0019	33.3312	0.011	30 Hz / 33.3 ms / （峰宽 > 0.011 min）
	15.001	66.6624	0.022	15 Hz / 66.7 ms / （峰宽 > 0.022 min）
	10.0006	99.9936	0.033	10 Hz / 100 ms / （峰宽 > 0.033 min）
	5.00032	199.987	0.067	5 Hz / 200 ms / （峰宽 > 0.067 min）
	2.00013	499.968	0.167	2 Hz / 500 ms / （峰宽 > 0.167 min）
	1.00006	999.936	0.333	1 Hz / 1000 ms / （峰宽 > 0.333 min）
	0.500032	1999.87	0.667	0.5 Hz / 2000 ms / （峰宽 > 0.667 min）
50	50.0801	19.968	0.007	50 Hz / 20 ms / （峰宽 > 0.007 min）
	25.0401	39.936	0.013	25 Hz / 40 ms / （峰宽 > 0.013 min）
	12.52	79.872	0.027	12.5 Hz / 80 ms / （峰宽 > 0.027 min）
	8.34669	119.808	0.040	8.3 Hz / 120 ms / （峰宽 > 0.040 min）
	5.00801	199.68	0.067	5 Hz / 200 ms / （峰宽 > 0.067 min）
	2.50401	399.36	0.133	2.5 Hz / 400 ms / （峰宽 > 0.133 min）
	1.0016	998.4	0.333	1 Hz / 1000 ms / （峰宽 > 0.333 min）
	0.500801	1996.8	0.666	0.5 Hz / 2000 ms / （峰宽 > 0.667 min）
60	60.0962	16.64	0.006	60 Hz / 16.7 ms / （峰宽 > 0.006 min）
	30.0481	33.28	0.011	30 Hz / 33.3 ms / （峰宽 > 0.011 min）
	15.024	66.56	0.022	15 Hz / 66.7 ms / （峰宽 > 0.022 min）
	10.016	99.84	0.033	10 Hz / 100 ms / （峰宽 > 0.033 min）
	6.00962	166.4	0.055	6 Hz / 166.7 ms / （峰宽 > 0.055 min）
	5.00801	199.68	0.067	5 Hz / 200 ms / （峰宽 > 0.067 min）
	2.00321	499.2	0.166	2 Hz / 500 ms / （峰宽 > 0.167 min）
	1.0016	998.4	0.333	1 Hz / 1000 ms / （峰宽 > 0.333 min）
	0.500801	1996	0.666	0.5 Hz / 2000 ms / （峰宽 > 0.666 min）
100	100.16	9.984	0.003	100 Hz / 10 ms / （峰宽 > 0.003 min）
	50.0801	19.968	0.007	50 Hz / 20 ms / （峰宽 > 0.007 min）
	25.0401	39.936	0.013	25 Hz / 40 ms / （峰宽 > 0.013 min）
	16.6934	59.904	0.020	16.7 Hz / 60 ms / （峰宽 > 0.020 min）
	10.016	99.84	0.033	10 Hz / 100 ms / （峰宽 > 0.033 min）
	5.00801	199.68	0.067	5 Hz / 200 ms / （峰宽 > 0.067 min）
	2.00321	499.2	0.166	2 Hz / 500 ms / （峰宽 > 0.166 min）
	1.0016	998.4	0.333	1 Hz / 1000 ms / （峰宽 > 0.333 min）
120	120.563	8.2944	0.003	120 Hz / 8.3 ms / （峰宽 > 0.003 min）
	60.2816	16.5888	0.006	60 Hz / 16.7 ms / （峰宽 > 0.006 min）
	30.1408	33.1776	0.011	30 Hz / 33.3 ms / （峰宽 > 0.011 min）
	20.0939	49.7664	0.017	20 Hz / 50 ms / （峰宽 > 0.017 min）
	12.0563	82.944	0.028	12 Hz / 83.3 ms / （峰宽 > 0.028 min）
	10.0469	99.5328	0.033	10 Hz / 100 ms / （峰宽 > 0.033 min）
	4.01878	248.832	0.083	4 Hz / 250 ms / （峰宽 > 0.083 min）
	2.00939	497.664	0.166	2 Hz / 500 ms / （峰宽 > 0.166 min）
	1.00469	995.328	0.332	1 Hz / 1000 ms / （峰宽 > 0.333 min）

4. 添加或编辑“继电器事件”。如果该方法需要控制外部事件，请在事件表上单击“添加”按钮

   显示任务的细节显示任务的细节

   1. 输入事件“开始时间”（以分钟为单位）。事件将在运行达到输入的分钟数后开始。

   2. 输入事件“持续时间”（以分钟为单位）。继电器会在指定时间切换到给定状态。

   3. 选择继电器切换到的“状态”。

   4. 单击“继电器名称”，然后从列表中选择继电器。

5. 如果需要，请添加或编辑其他事件。您也可剪切、复制、粘贴、移除（删除）或清除全部（删除全部）事件。

6. 保存方法。
