调整等高线图 2D 中的颜色
注意
要使用滑块更改颜色信息，请先选择相关信号标题。
有多种方法可以调整等高线图中的颜色：
更改颜色图
使用数据分析可以为等高线图选择不同的颜色集。
-
单击工具栏上的属性图标
。 -
选择等高线图 2D 页面。
-
在颜色图下，选择所需的图。

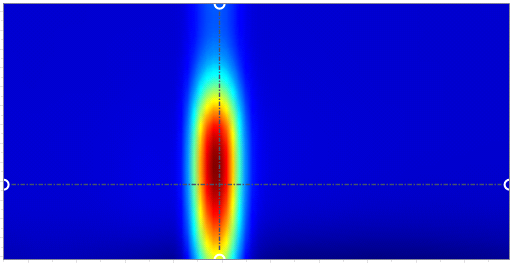

图 Jet（默认）

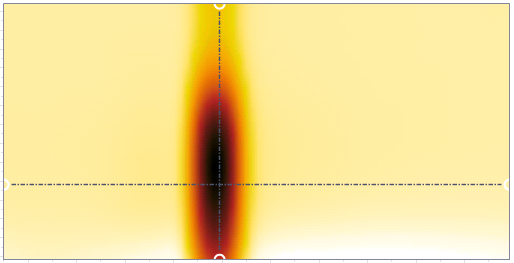

图 反向黑体 该颜色图使用白色和黄色显示低值，使用红色和黑色显示较高的值。这很适合色盲人群使用。
更改颜色梯度
使用数据分析可以更改颜色梯度，使有限值范围内的区域更清晰地显示出来。
-
选择是要对等高线图中的所有信号还是仅对选定信号应用颜色梯度。
要对所有信号应用颜色梯度，请单击所有信号使用同一量程（通用）。
要仅对一个信号应用颜色梯度，请单击所有信号使用同一量程（每个窗格），然后选择相关信号。
要选择信号，请在等高线图中单击相关面板的信号标题。
颜色滑块显示选定的一个或多个信号的最小值和最大值。
-
将三角形拖动到新位置。
此外还将显示新的最小值和最大值。
-
要关注较高值并隐藏较低值的差异，请调整最小值。要关注较低值并隐藏较高值的差异，请调整最大值。

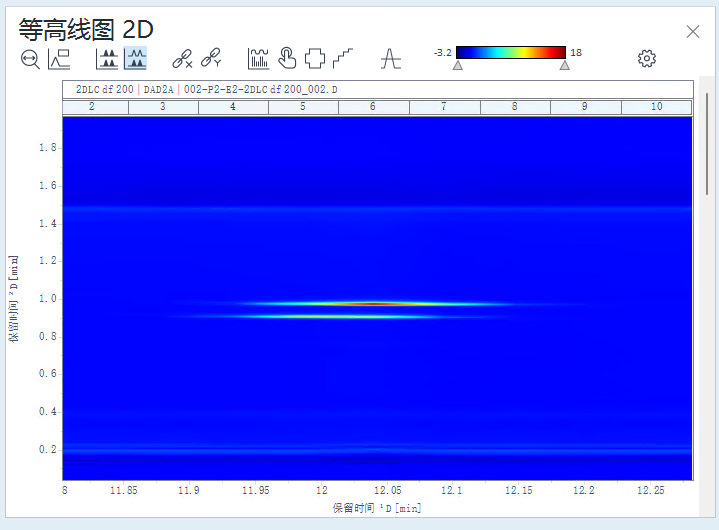

图 示例：具有默认颜色梯度的等高线图

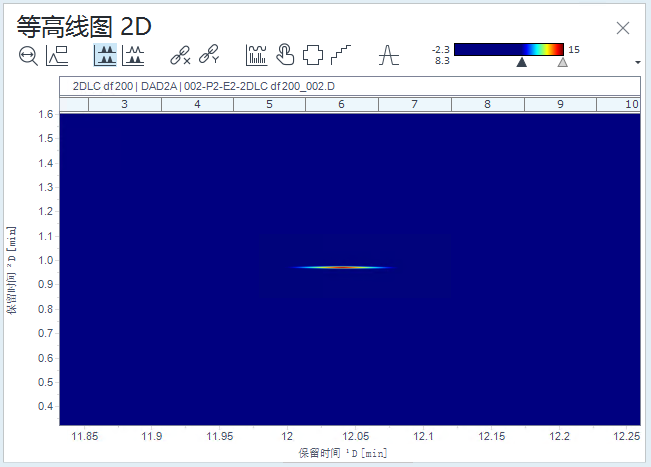

图 示例：调整了颜色梯度较低值的等高线图

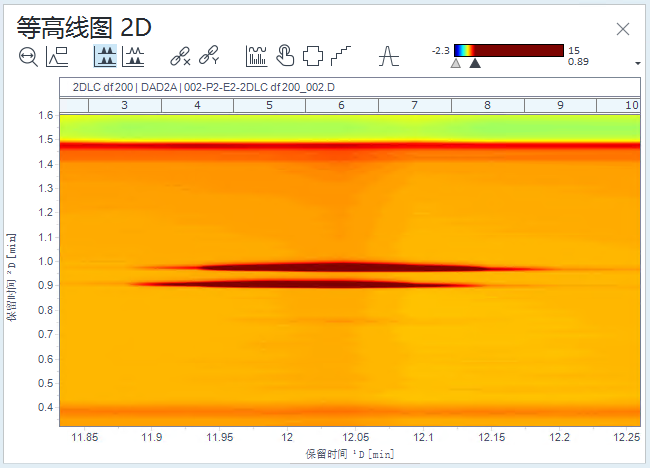

图 示例：调整了颜色梯度较高值的等高线图
