2D-LC 流路

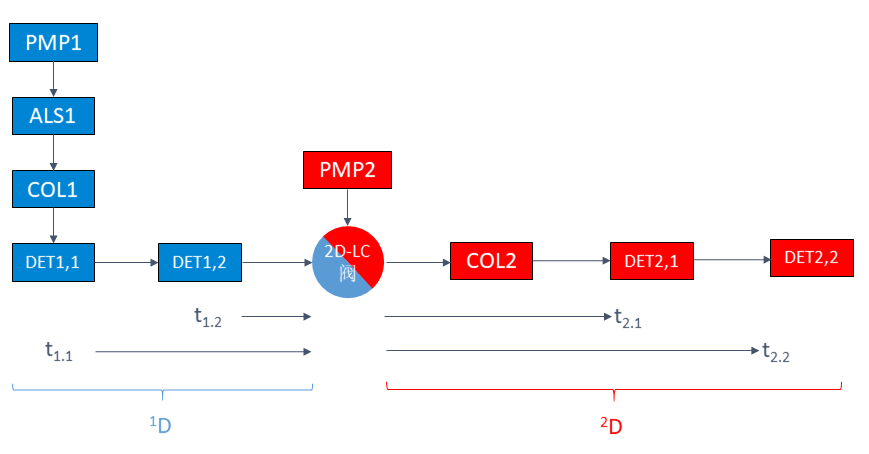

图 包含传输时间的 2D-LC 流路图

2D-LC 系统在每个维度上可能包含多个检测器。在第一维中，也可能根本没有检测器。

举例说明，上图所示的系统在每个维度中有两个检测器。洗脱液由第一维色谱柱 COL1 分离，到达第一维的第一个检测器 DET1,1，一段时间后到达第二个 1D 检测器 DET1,2。洗脱液被进一步送至 2D-LC 阀，切片在该阀中存储。2D-LC 阀（以及可选连接的多重中心切割阀）作为第二维的进样器运行。通过切换 2D-LC 阀，会将切片注入第二维流路。这是 ²D 运行开始的时间；它为第二维保留时间定义了零。来自第二维泵 PMP2 的流量将该切片带到第二维色谱柱 COL2，在那里可以进一步分离。流量继续到达检测器。它首先到达第一个 ²D 检测器 DET2,1，稍后到达第二个 ²D 检测器 DET2,2。

上图（包含传输时间的 2D-LC 流路图）包括每个检测器和 2D-LC 阀之间测量的传输时间 t：

表: 传输时间

传输时间	流路
t_1.1	在第一个 ¹D 检测器和 2D-LC 阀之间
t_1.2	在第二个 ¹D 检测器和 2D-LC 阀之间
t_2.1	在 2D-LC 阀和第一个 ²D 检测器之间
t_2.2	在 2D-LC 阀和第二个 ²D 检测器之间

这些时间 t 对应于传输体积 V，可通过乘以适用的流速 F 进行转换：

V = F · t

可以在 2D-LC 配置中设置这些传输体积。它们用于计算传输时间并在检测器看到信号后切换阀。默认情况下，第一维中的传输时间 t _1,2 的传输体积的计算方法是：检测器流通池体积的一半加上检测器流通池和 2D-LC 阀之间的体积。

检查 ²D 色谱柱的系统适用性值时：使用传输时间作为您在色谱柱参数中输入的死体积时间（请参阅检查色谱柱性能）。
