显示第二维的仪器监控图

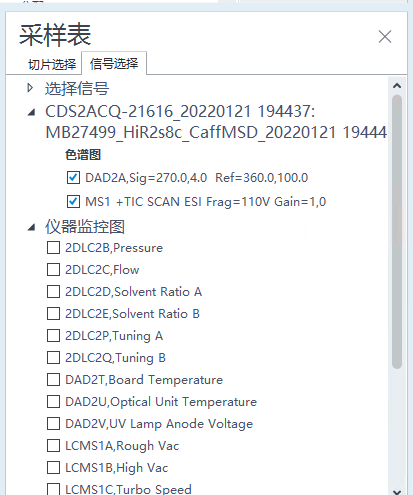

1. 打开采样表窗口的信号选择选项卡。

   如果数据包含第二维的仪器监控图，则会显示仪器监控图节点。

2. 展开仪器监控图节点。



3. 选择您想要显示的仪器监控图。

   对应的仪器监控图显示在诊断信号窗口中。

4. 可选：要在重叠图形中显示仪器监控图，请选择重叠显示模式，然后选择工具栏中的相对满量程选项：



另请参阅

• 显示第一维的仪器监控图
