显示切片注释

切片注释可用于色谱图、等高线图 2D 和诊断信号窗口中的图形。

1. 单击色谱图窗口工具栏中的“属性”图标 。

2. 在顶部页面的显示选项下，选择显示切片注释（对于色谱图窗口，在切片注释页面上选择该设置）。

   在色谱图和诊断信号窗口中，切片以彩色背景显示。图形上方的标题显示切片编号。



   图 带有切片注释的色谱图

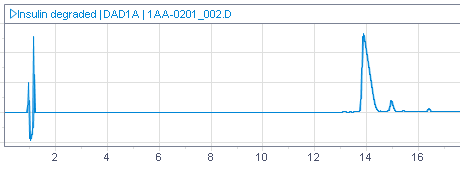

   图 没有切片注释的色谱图

   在等高线图 2D 窗口中，图形上方的标题显示切片编号。

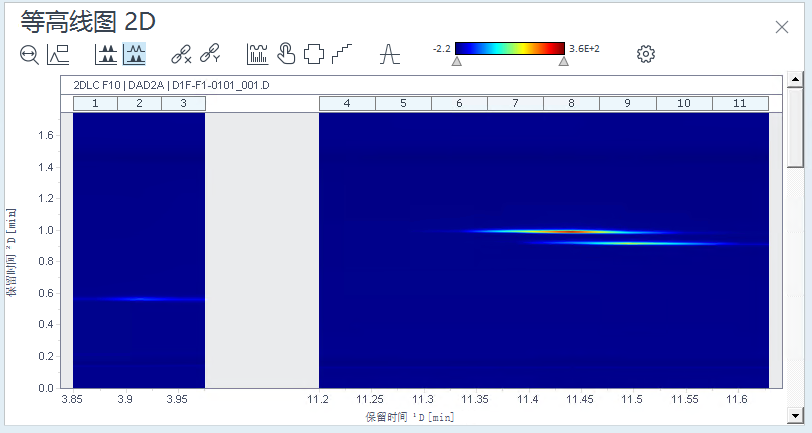

   图 带切片注释的等高线图

查看有关切片的详细信息

切片详细信息显示在色谱图、等高线图 2D 和诊断信号窗口中。以下过程显示了如何在色谱图窗口中查看切片详细信息的示例。

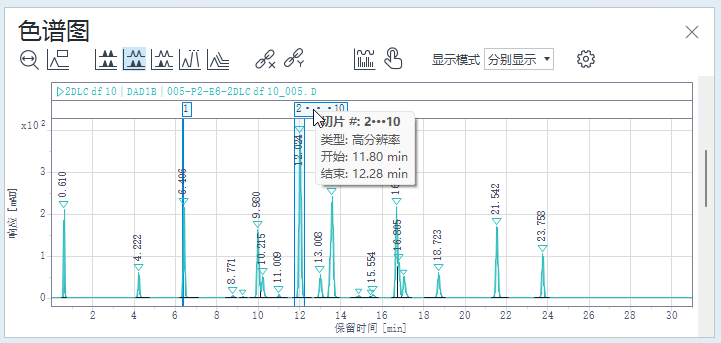

1. 在窗口中，确保显示切片（请参阅显示切片注释）。将鼠标光标移到切片注释标题上。如果空间允许，标题将显示切片编号。

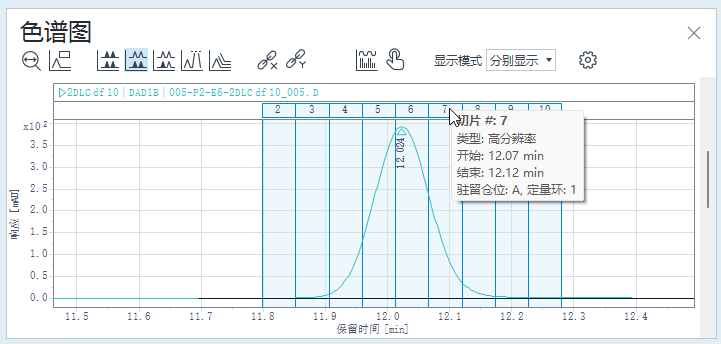

   工具提示会显示其他信息，例如切片编号、2D-LC 采样类型（MHC、高分辨率等）、开始时间、结束时间以及（如果可用）有关所使用的驻留仓位和定量环的信息。

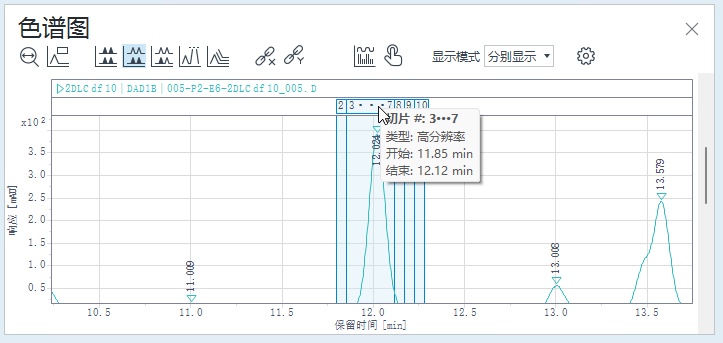

   如果单个切片太小而无法显示，这些切片会合并成更大的块。工具提示会显示所包含的切片数量。放大图形以查看切片注释的所有详细信息。
