表示するシグナルの選択

オンラインシグナルウィンドウに表示するシグナルを検出器から選択します。利用可能なシグナルは、メソッドの選択で決まります。

このウィンドウでは、分析中に表示するプロットを決めます。

1. オンラインシグナルウィンドウを開きます。

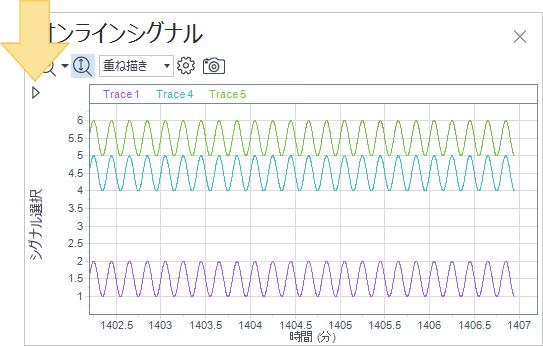

2. をクリックしてシグナルペインを展開します。

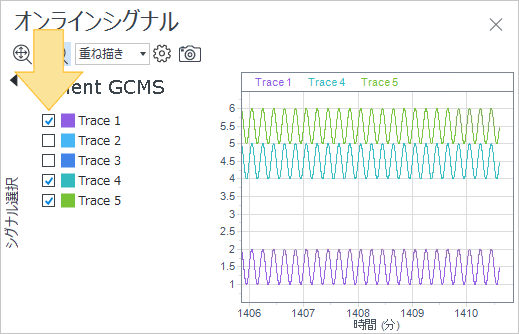

3. 左のパネルで、リアルタイムプロットに表示するシグナルを選択します。シグナルは検出器ごとにグループ化されています。ここに表示するシグナルは、メソッドの選択にリンクしています。

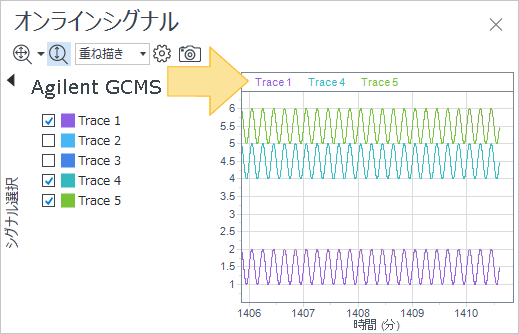

4. 各シグナルの個々の凡例をクリックすると、対応する Y 軸単位で表示します。



新しい分析が開始されると、赤い垂直ラインがリアルタイムプロット上に表示され、開始マーカーの X 軸が 0 になり、開始マーカーの左のスケールに負の値が表示されます。
