OpenLab CDS 溶媒モニター

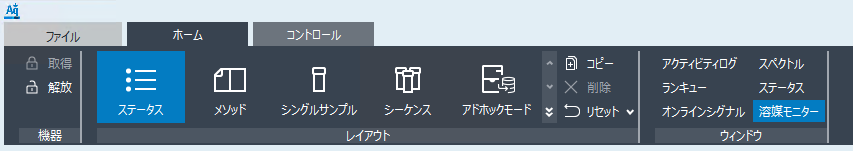

ボトルの溶媒量は、OpenLab CDS リボンタブから溶媒モニターウィンドウを選択すると常時モニターできます。

注記

溶媒モニター機能のご利用には、OpenLab CDS のバージョン仕様と該当する更新の要件にご注意してください。

ユーザーインターフェイスでは、以下の溶媒モニター機能が利用できます。

• ボトルに溶媒名を割り当て

• 溶媒レベルセンサーモジュールのボトルポジション

• レベルセンサーモジュールにあるボトル有無の認識

• ボトル残量の概観

• 溶媒ボトルの補充が必要なときの情報

• ランキュー全体の溶媒消費量（推定）

• ランキューにあるすべてのラン完了後、ボトルに残る溶媒の残量（推定）

ボトルのステータスには、以下の 3 つがあります。

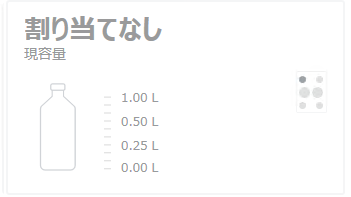

• ボトルが割り当てられていない（割り当てなし）

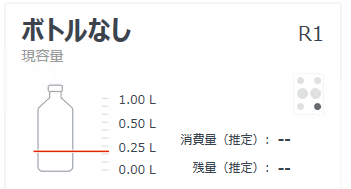

• ボトルは割り当て済みだが、検出できない/移動された（ボトルなし）

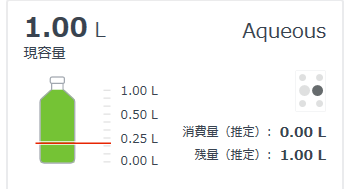

• ボトルは割り当てられ、認識済み



モニタリング機能とは別に、OpenLab CDS の溶媒モニターには、ランキューにあるすべてのアイテムの消費量（推定）が表示されます。

#	説明
1	割り当て済みの溶媒名
2	ボトルにある実際の溶媒量
3	溶媒レベルセンサーモジュールの溶媒ボトルポジション
4	「分析を停止（ノットレディ）」にするリミットの割り当て
5	ランキューで使用する溶媒消費量（推定） 緑色 - ランキューのアイテムを完了するために十分な溶媒量があります。 オレンジ色 - ランキューのアイテムが完了すると、「分析を停止（ノットレディ）」のリミットに達します。 赤色 - 「エラー」リミット（ポンプ停止）に達したため、ボトルの補充が必要です。
6	溶媒の推定残量（現容量－消費量） 緑色 - ランキューのアイテムを完了するために十分な溶媒量があります。 オレンジ色 - ランキューのアイテムが完了すると、「分析を停止（ノットレディ）」のリミットに達します。 赤色 - 「エラー」リミット（ポンプ停止）に達したため、ボトルの補充が必要です。
