注入データのグラフの比較

クロマトグラム、UV スペクトル、または MS スペクトルを比較できます。同じシーケンス内の注入データ、シングルサンプル、または異なるシーケンスに属する注入データをグラフを読み込むことができます。さまざまなプロジェクトからデータを読み込んで、対応するグラフを比較することもできます。

1. 注入データツリーで、該当する注入データを固定します。

2. 必要なウィンドウが表示されていない場合は、リボン内のクロマトグラム、UV スペクトル、または MS スペクトルをクリックして表示します。

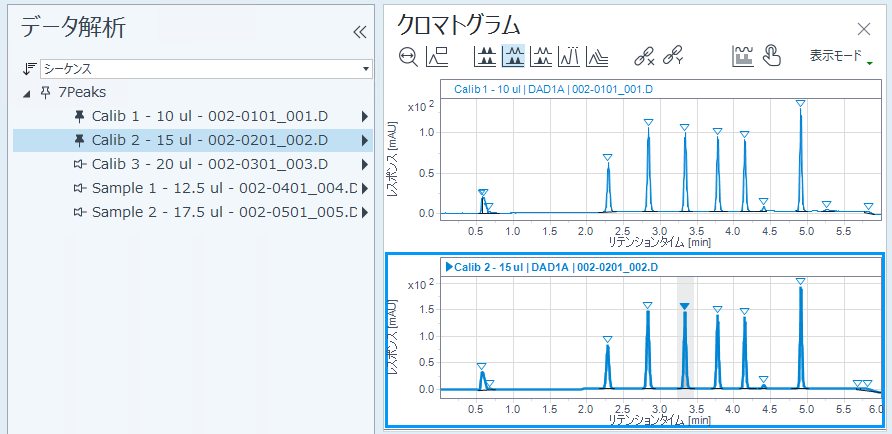

   複数のシグナルを表示できます。シグナルを選択または選択解除するには、シグナルの選択を参照してください。クロマトグラムウィンドウで、表示モード分割を選択した場合、フォーカスしたデータが青い境界線でハイライト表示されます。



3. 比較対象の注入データをハイライト表示します。

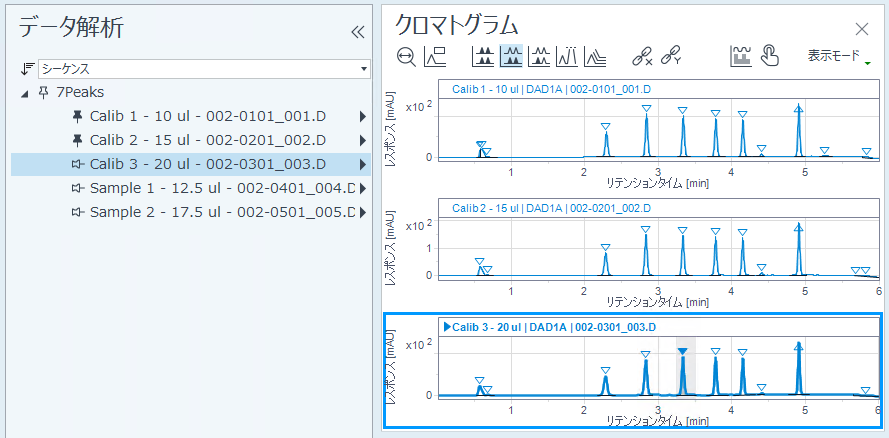

   固定データのグラフに加えて、フォーカスしたデータのグラフが表示されます。個別のパネルがあるクロマトグラムウィンドウでも、フォーカスしたデータが青い境界線でハイライト表示されます。



4. クロマトグラム、UV スペクトル、または MS スペクトルウィンドウで適切な表示モードを選択します。たとえば、1 つのペインでクロマトグラムを比較する場合は、重ね描きを選択します。

   シグナルの色は、アプリケーションが自動的に決定します。



5. 適切なスケールオプションと表示モードを選択します（スケールオプションと表示モード を参照）。

   デフォルトでは、すべてのグラフが同じシグナル単位スケールを使用します。
