MS ピークコンポーネントのイオンのチェック

MS ピーク純度の詳細ウィンドウに、ピーク純度解析の結果がテーブル形式で表示されます。テーブルには、検出されたコンポーネントごとに利用可能なイオンが表示されます。イオンの最大数は、解析メソッドの抽出するイオンの数設定によって決定されます。クオリファイアイオンを指定した場合、この結果もテーブルに表示されます。

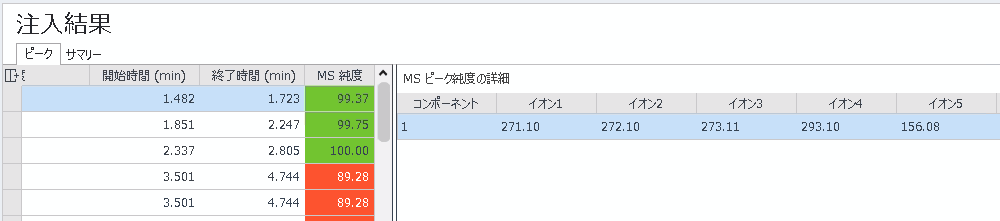

1. 注入結果ウィンドウの MS 純度列をクリックします。

   MS ピーク純度詳細ウィンドウが右側に開き、検出されたコンポーネントごとにイオンが表示されます。個々のイオンおよび関連する m/z 値が列内に分かれて表示されます。



2. ピーク詳細ウィンドウで、抽出イオンクロマトグラムのイオンを確認します。

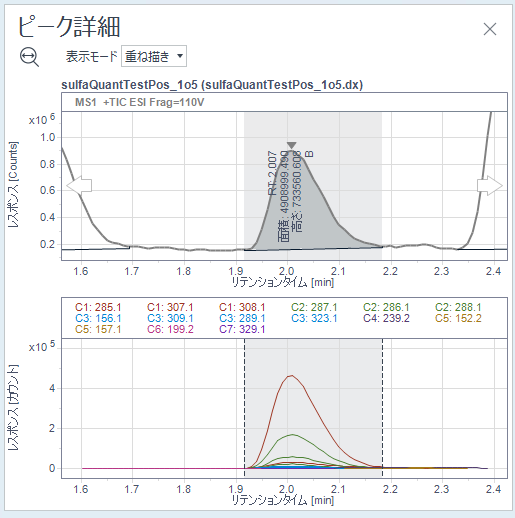

   • 重ね描きモードでは、すべてのコンポーネントのイオンの比較が、コンポーネントごとに異なる色で表示されます。

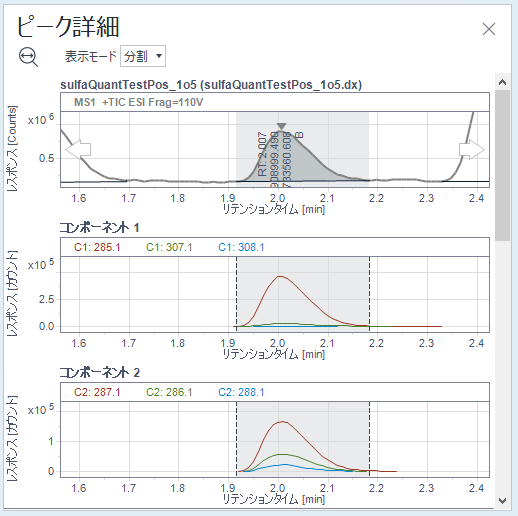

   • 分割モードでは、コンポーネントごとにイオンが個別に表示され、コンポーネント内の各イオンがそれぞれに色分けされます。



   どちらのモードの凡例にも、イオンに関連付けられたコンポーネント番号が含まれます。C1: <m/z>、C2 <m/z>、C3<m/z>、など

3. 別の化合物の純度詳細を表示するには、注入結果ウィンドウの該当する化合物をクリックします。
