TIC SIM シグナルから選択イオンクロマトグラムをマニュアル抽出

準備

• 以下で説明する手順には、データ解析 > クロマトグラムのマニュアル抽出および解析メソッド > クロマトグラム抽出パラメータの編集権限が必要です。権限は、コントロールパネルで設定します。

• プロジェクトで「メソッド承認を適用」が設定されている場合、メソッドは一般ステータスである必要があります。詳細については、メソッド承認を参照してください。

1. 注入データツリーから、関連データを右クリックし、コンテキストメニューのクロマトグラムの抽出...を選択します。

   または、TIC SIM シグナルで関連ピークを右クリックし、コンテキストメニューからクロマトグラムの抽出...を選択します。

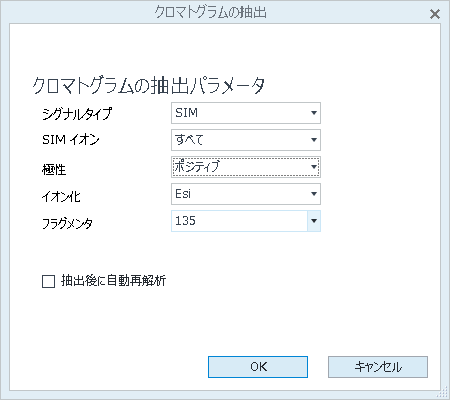

   クロマトグラムの抽出ダイアログボックスが開きます。

2. シグナルタイプの SIM を選択します。



3. SIM イオンドロップダウンリストから、必要なイオンを選択します。

4. クロマトグラムの抽出後に注入データを自動的に再解析するには、対応するチェックボックスをオンにします。

   抽出イオンクロマトグラム内のピークが再解析中に積分されます。

5. 必要に応じて 極性、イオン化、フラグメンタ、およびゲインパラメータを入力します。使用できる値は測定済みデータによって異なります。さらに、値は選択に基づいてフィルターされています。たとえば、ポジティブ極性を選択した場合、ポジティブ極性のイオン化およびフラグメンタの値のみ一覧表示されます。

6. OK をクリックします。

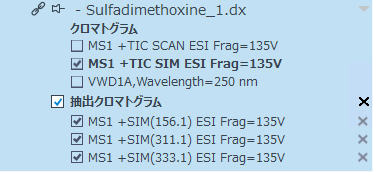

   選択した注入データの SIM イオンが抽出されます。注入データのシグナルのリストに追加され、他のシグナルと同様に表示したり非表示にしたりできるようになります。



7. データを保存します。

   抽出されたクロマトグラムが、データと一緒に保存されます。
