［パラメータ - ランプ］の UI
これは、［測定タイプ］メニューで［ランプ］が選択されているときに［マニュアルチューニング］ > ［パラメータ］で表示されます。

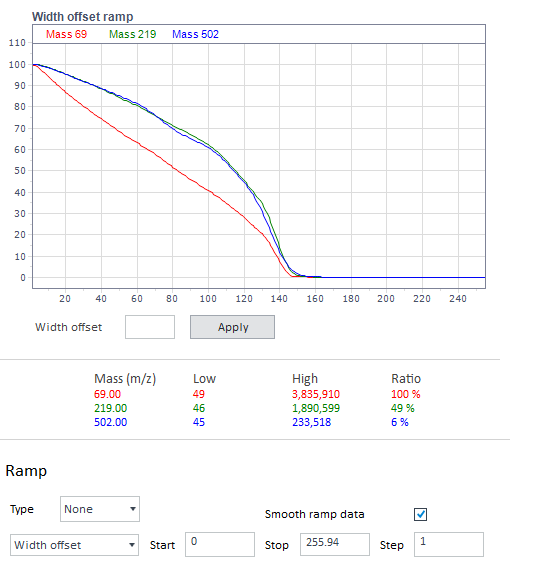

3 つのチューニング質量のアバンダンス vs 選択したパラメータの値範囲のこのプロットは、最適なパラメータ値を選択するために使用されます。通常は、3 つのチューニング質量でアバンダンスが最も高くなるプロットのパラメータ値を選択します。
［ランプ］エリア
ドロップダウンリスト - ランプするイオン源コンポーネントを選択します。選択されているパラメータの許容範囲がデフォルト値として入力されています。
停止 - ランプする最大電圧を選択します。
ステップ - ランプする電圧範囲をステップサイズで割って、ランプ内の各イオンのデータポイント数が決定されます。
タイプ - どのように結果を表示するかをメニューから選択します。
- なし - プロットを確認して結果を判断します。
- 最大 - 検量線上の最大ポイントを選択します。
ラン
まず、質量 1 のイオンアバンダンスと、機器コンポーネントのランプ値を比較したプロットが色分けして表示されます。質量 2、質量 3 も同様にプロットされます。システムが 3 つの質量のプロットに対して十分なデータポイントを取り込み終えたら、取り込みが停止され、 ［タイプ］で指定された結果が表示されます。
