UV/Vis スペクトル

スペクトルのスニペットを使用すると、次のようにさまざまなグラフを作成することができます。

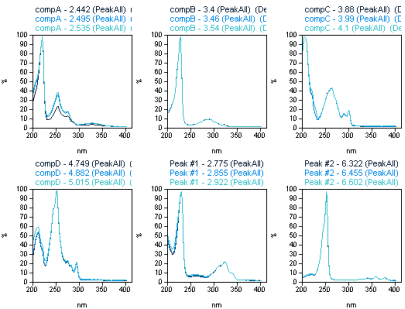

• スペクトルプロットスニペットには、すべてのスペクトルを重ね描き形式で表示するプロットがあります。デフォルトでは、スペクトルはピークごとにグループ化されており、同じピークから選択された複数のスペクトルは、重ね描きでグラフ表示されます。



  通常このスニペットは、特定の情報を繰り返す複合グループと組み合わせて使用します。たとえば、サンプル名で繰り返す複合グループを作成し、その複合グループ内において、スペクトルプロットスニペットを使用し、ピークごとにグラフを 1 つ、そしてそのグラフに現在のサンプルのすべての注入に対するスペクトルを重ね描きさせることができます。

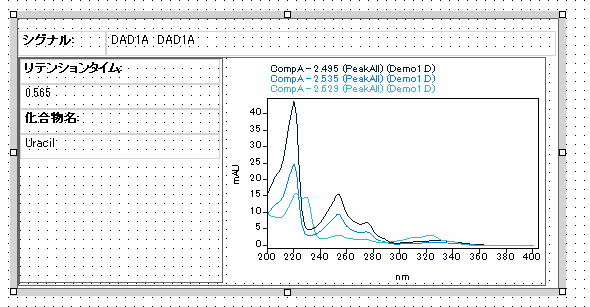

• スペクトルプロット（すべてのピーク）スニペットには、2 つの複合グループが埋め込まれたプロットが含まれます。1 番目の複合グループはシグナル名で繰り返され、2 番目の複合グループはピーク ID で繰り返されます。つまり、各ピークとシグナルに対してスペクトルを1つずつ取得します。

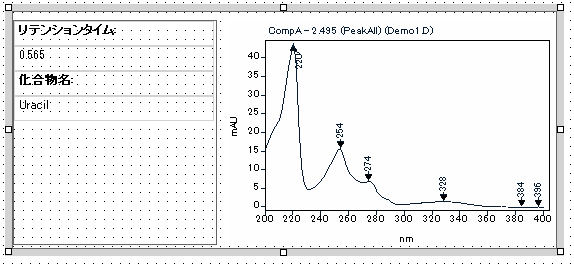

• スペクトルプロット（化合物ごと）スニペットには、1 つの複合グループが埋め込まれたプロットが含まれます。複合グループはピーク ID で繰り返され、また、各ピークのリテンションタイムと化合物名も含んでいます。複数のシグナルが存在する場合、このスニペットはメインシグナルのピークだけを使用します。

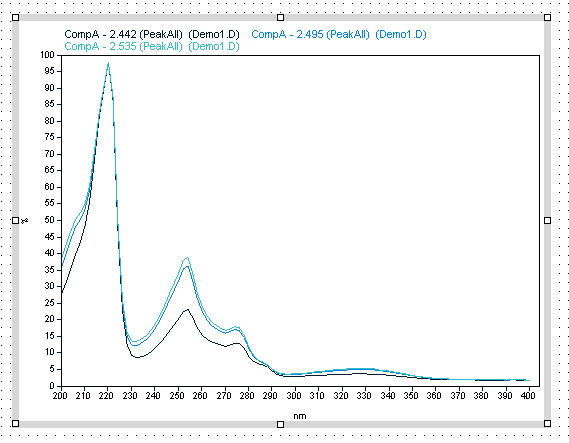

• スペクトルプロット（ピークごと）スニペットはピークごとに繰り返されます。つまり作成したレポートには、このレポートアイテム全体が各ピークにつき 1 回ずつ表示されます。1 つのピークから選択した複数のスペクトルが重ね描きされてグラフに表示されます。
