このページの設定を使用して、スペクトルの表示方法を変更できます。
|
表示形式
|
|
|
マルチスペクトルを比較する形式を選択します。
分割形式では、複数のスペクトルがレイアウトページのグラフィックの列数の設定に応じて、上下または左右に並んで表示されます。 グラフィックの列数を 1 に設定：
グラフィックの列数を 4 に設定：
重ね描き形式では、複数のスペクトルが重ね描きされて 1 つのグラフに表示されます。

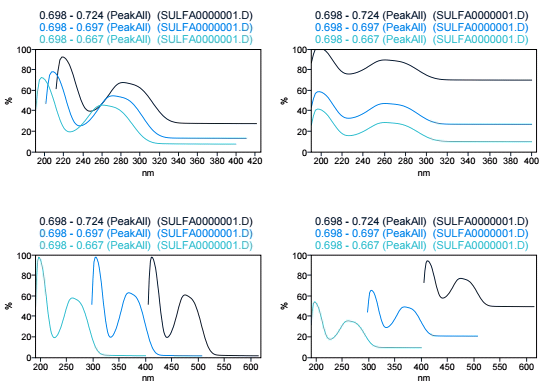

スタック形式では、波長軸とレスポンス軸のオフセットを設定できます。このオフセット設定は、異なるグラフ間のスペースとして適用されます。軸の値は、最初のスペクトル（左下隅）に適用されます。以下に例を示します。
等高線プロット形式では、スペクトルは吸光度のカラーコードとともに表示されます。複数のスペクトルは、それぞれの下に表示されます。
|
|
マルチスペクトルのグループ化
|
|
|
化合物またはピーク単位でグループ化オプションを選択すると、スペクトルの属性に従って複数のスペクトルを配置することができます。得られるグラフは、選択している表示形式によって異なります。
分割形式の場合、すべてのスペクトルは別々に表示されます。グラフの背景色は、化合物ごとに異なった色で表示されま。グループの色はシステムによって設定されます。変更することはできません。 重ね描き形式の場合、化合物グループごとに 1 つのグラフが表示され、グループ内のスペクトルが重ね描きされます。 スタック 式の場合、化合物グループごとに 1 つのグラフが表示され、グループ内のスペクトルがスタック表示されます。
|
