フラクションコレクション

デバイスとトレイ

サンプラデバイスやフラクションコレクタトレイなどのスニペットを使用すると、サンプルコンテナのグラフィック表示をテンプレートに追加できます。これにより、たとえばマルチサンプラ内のトレイのドロワーポジションやトレイ上のサンプルの位置を表示することができます。

注記

プレビューイメージはデータ例を使用して表示されます。

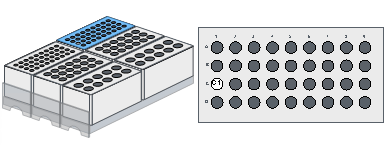

図 サンプラトレイ＆デバイス

図 フラクションコレクタデバイスとトレイ

フラクションディレイと結果

フラクションディレイ、フラクション結果、フラクション結果サマリーのスニペットは、フラクションコレクタを使用するときに役立ちます。

フラクションディレイテーブルで、お使いのシステムのフラクションディレイの概要（ディレイボリュームとディレイ時間）を知ることができます。検出器がピークの開始または終了を検出した時点では、検出された化合物は検出器セルの中にあり、ダイバーターバルブには達していません。このため、バルブを収集位置に切り替えるには早すぎます。バルブの切り替えは、化合物が検出器セルからダイバータバルブの注入口に移動するまで遅らせる必要があります。

フラクション結果テーブルで、収集されたフラクションの概要を知ることができます。

フラクション結果サマリーテーブルでは、複数の注入にわたるサンプルごとの結果とともに、フラクションサマリーの概要が得られます。

注記

開始のディレイタイムが注入フラクション全体で変動する場合、ディレイタイムは可変として表示されます。
