2D 等高線プロットの色を調整

注記

スライダーで色情報を変更するには、該当するシグナルのタイトルを最初に選択してください。

等高線プロットの色を調整する方法は 2 通りあります。

カラーマップの変更

データ解析では、等高線プロットに異なるカラーセットを指定することができます。

1. ツールバーにあるプロパティアイコン をクリックします。

2. 2D 等高線プロットページを選択します。

3. カラーマップで、使用するマップを選択します。

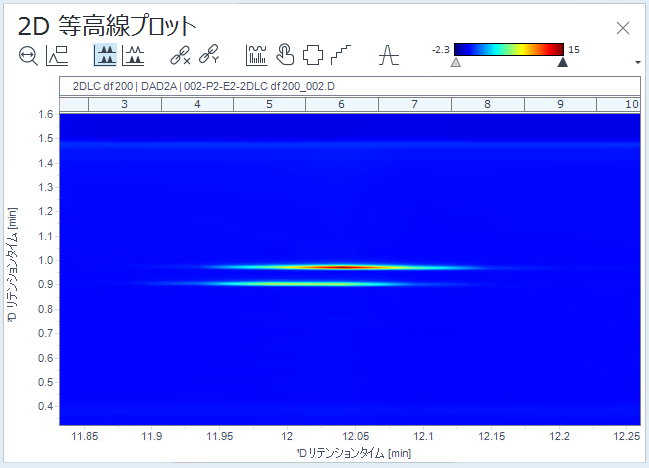

   図 Jet（デフォルト）

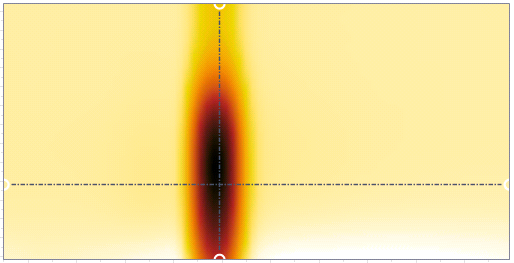

   図 白黒反転

   このカラーマップは、白と黄を使用して低い値を示し、高い値では赤や黒に色が変化します。色覚の多様性に対応するオプションです。

グラデーションカラーの変更

データ解析では、グラデーションの色を変更することにより、値の範囲を制限して領域をさらに明確に表示することができます。

1. グラデーションを、等高線プロットのすべてのシグナルに適用するのか、選択したシグナルだけに適用するのかを設定します。

   • すべてのシグナルにグラデーションカラーを適用するには、すべてのシグナルを同じスケール（グローバル）をクリックします。



   • 1 つのシグナルにグラデーションカラーを適用するには、すべてのシグナルを同じスケール（各ウィンドウ）をクリックします。



     シグナルを選択するには、等高線プロットで該当ウィンドウのシグナル名をクリックします。

   カラースライダーに、選択したシグナルの最小値と最大値が表示されます。



2. 三角形を新しい位置にドラッグします。

   新しい最小値と最大値が追加表示されます。



3. 高い値に注目して低い値の差を隠したい場合は、最小値を調整します。低い値に注目して高い値の差を隠したい場合は、最大値を調整します。



   図 例：デフォルトのグラデーションによる等高線プロット

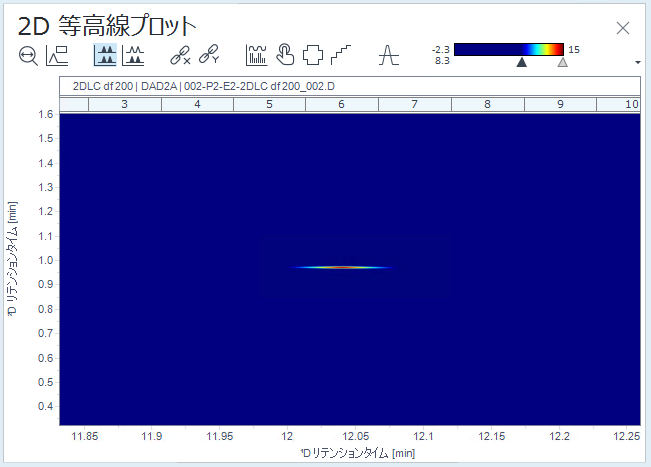

   図 例：グラデーションの色を低い値に調整した等高線プロット



   図 例：グラデーションの色を高い値を調整した等高線プロット
