2D ピークの追加

1. 2D ピーク作成ツールを有効にするには、2D 等高線プロットのツールバーでツールをクリックします。



   このアイコンはマニュアル積分が有効な場合にのみ表示されます。

2. 新しいピークを作成する分画の上にマウスを移動します。

   カーソル位置にアトラクタが表示されます。

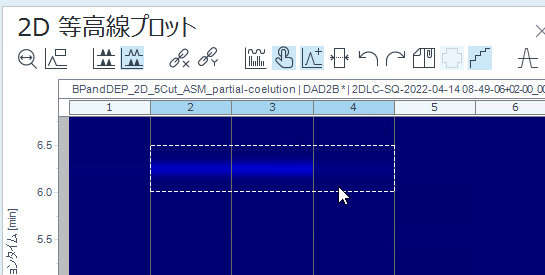

3. マウスをクリックし、ドラッグして新しいピークの領域を選択します。既存のピークと重ならない限り、複数の分画を含めることができます。



   新しい 2D ピークが追加されると結果が自動的に再解析されます。



注記

作成した ²D ピークが、同じ分画内の他の ²D ピークに隣接していない場合、作成した ²D ピークのベースラインはシグナル値から開始され、シグナル値で終了します。同じ分画内の ²D ピークに隣接する場合、作成したピークのベースラインの端は隣接ピークのベースラインと結合します。

または、²D クロマトグラムウィンドウのマニュアル積分ツールを使用して ²D ピークを作成します（マニュアル積分を参照してください）。

ピークの作成を元に戻すには、ピークを作成したウィンドウのマニュアル積分ステップを元に戻すをクリックします。
