여러 주입의 그래프 비교

크로마토그램, UV 스펙트럼 또는 MS 스펙트럼을 비교할 수 있습니다. 그래프는 동일한 시퀀스 내의 주입에서, 단일 시료에서 또는 서로 다른 시퀀스에 속하는 주입에서 생성될 수 있습니다. 서로 다른 프로젝트에서 데이터를 로드하여 해당 그래프를 비교할 수도 있습니다.

1. 주입 트리에서 관련 주입을 고정합니다.

2. 필요한 창이 숨겨진 경우, 리본에서 크로마토그램, UV 스펙트럼 또는 MS 스펙트럼을 클릭하여 표시합니다.

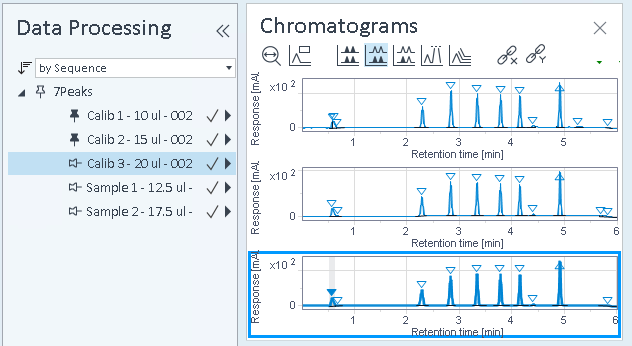

   여러 신호가 표시될 수 있습니다. 이를 선택하거나 선택 해제하려면 신호 선택을 참조하십시오. 크로마토그램 창에서 표시 모드 분리를 선택하면 중점 주입이 파란색 테두리로 강조 표시됩니다.



3. 비교를 위해 다른 주입을 강조 표시합니다.

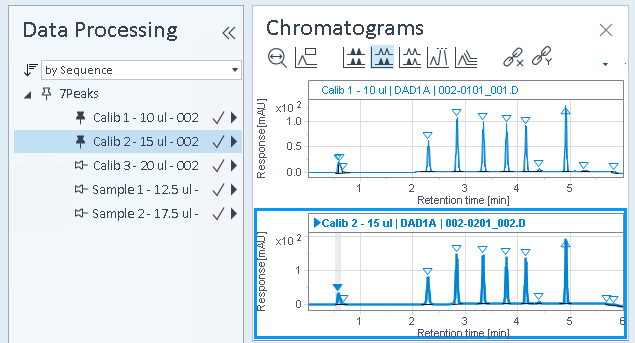

   중점 주입에 대한 그래프가 중점 주입에 대한 그래프와 함께 표시됩니다. 별도의 패널이 있는 크로마토그램 창에서 다시 중점 주입이 파란색 테두리로 강조 표시됩니다.

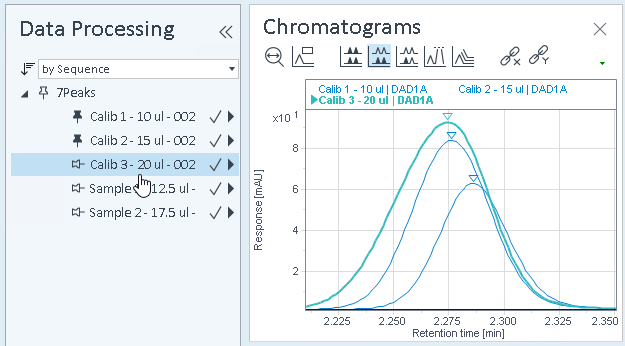

4. 크로마토그램, UV 스펙트럼 또는 MS 스펙트럼 창에서 적절한 표시 옵션을 선택합니다. 예를 들어, 오버레이됨을 선택하여 한 개의 단일 창에서 크로마토그램을 비교합니다.

   신호의 색상은 애플리케이션에 의해 자동으로 결정됩니다.



5. 적절한 배율 옵션과 표시 모드를 선택합니다(배율 옵션과 표시 모드 참조).

   기본적으로 모든 그래프가 동일한 신호 단위 스케일을 사용합니다.
