시간 초과 이벤트, ChemStation 적분기
OpenLab CDS은(는) 내부 알고리즘 바탕선의 적분 모드와 사용자의 정의 중에서 선택할 수 있는 시간 초과 이벤트 세트를 제공합니다. 이 시간 초과 이벤트는 기본 구조가 적절하지 않을 때 신호 바탕선 구성을 사용자 정의하는 데 사용할 수 있습니다. 예를 들어, 사용자는 새 면적 합 이벤트 유형(면적 합 슬라이스 참조)을 생성할 수 있으므로 기본 면적 합 결과를 변경하지 않습니다. 이러한 이벤트는 최종 피크 면적을 합산하고 단기 및 장기 바탕선 이상을 보정하는 데 유용할 수 있습니다.
제공된 신호에 대해 특별히 또는 모든 신호에 대해 글로벌하게 값을 설정할 수 있습니다.
면적 제한
초기 이벤트를 참조하십시오.
면적 합
적분기가 면적을 합산하는 지점(켜기/끄기)을 설정합니다.
면적 합산으로 생성된 피크의 머무름/이동 시간은 시작 시간과 종료 시간의 평균입니다. 면적 합 켜짐 이벤트가 피크 시작 후 정점 도달 전에 발생하면 전체 피크가 합계에 포함됩니다. 피크 정점 후 피크가 끝나기 전에 발생하면 피크가 잘리고 면적 합이 즉시 시작됩니다.
면적 합 꺼짐 이벤트가 피크 시작 후 정점 도달 전에 발생하면 면적 합이 즉시 종료됩니다. 이 현상이 발생하는 신호의 지점은 골짜기 지점이 됩니다. 면적 합 꺼짐 이벤트가 정점 도달 후에 발생하는 경우, 이벤트는 피크가 끝날 때까지 연기됩니다.
면적 합 슬라이스
이 이벤트를 통해 면적 또는 시간 간격의 손실 없이 연속 면적 합 간격을 정의할 수 있습니다.
이 이벤트는 면적 합 이벤트와 유사합니다. 그러나 이 이벤트를 통해 시간 간격 및 적분된 피크 면적의 손실 없이 인접한 면적 합 간격을 정의할 수 있습니다. 피크는 이 이벤트를 설정한 지점에서 분할됩니다. 면적 합산은 면적 합 슬라이스 간격이 지정된 곳에서 정확하게 시작되고 끝납니다.
면적 합 슬라이스 피크의 머무름 시간은 슬라이스 시간 간격의 중간입니다. 머무름 시간은 식별 또는 재검교정으로 변경되지 않습니다. 적분기는 면적 합 슬라이스 시작 이벤트와 함께만 데이터 포인트를 가져오기 시작하고 면적 합 슬라이스 종료 이벤트와 함께 끝나기 때문에 머무름 시간은 약간만 변합니다. 따라서 머무름 시간은 기껏해야 두 데이터 포인트 사이의 시간 만큼 변할 수 있습니다.
시작 파라미터를 사용하여 각 면적 합 슬라이스에 대한 시작 시간을 정의합니다. 다음 시작 시간은 이전 시간-슬라이스에 대한 종료 시간으로 사용되므로 여러 시작 이벤트를 차례로 사용할 수 있습니다.
시작-마이너스 면적 파라미터는 시간-슬라이스 면적에서 마이너스 면적(설정된 바탕선 미만)을 감산한 시간-슬라이스의 적분 시작을 정의합니다.
끝 파라미터는 마지막 시간-슬라이스의 끝을 정의합니다. 시간-슬라이스의 면적은 설정된 바탕선 미만의 면적을 무시하고 계산됩니다. 다른 면적 합 슬라이스 이벤트가 뒤따르지 않으면 적분기가 자체 정규 피크 검출을 다시 재개합니다.
시작 이벤트에서 다음 종료 이벤트까지의 범위 내에서 바탕선은 항상 중간에 방향이 바꾸지 않는 직선입니다. 끝점을 지난 후(최소 0.001분 후)에만 범위에서 바탕선 설정, 범위에서 낮은 바탕선 설정 또는 범위에서 바탕선 사용 이벤트를 사용하여 장기 바탕선 변경이 다시 적용됩니다.

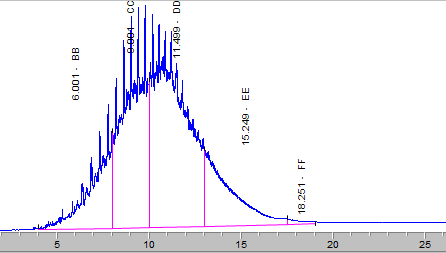

위 그림은 다음 시간 초과 이벤트가 포함된 예시를 보여줍니다.
시간 | 이벤트 | 파라미터 |
|---|---|---|
| 4분 | 범위에서 바탕선 설정 | +-2분 |
|
22분 |
범위에서 바탕선 설정 |
+-4분 |
시간 | 이벤트 | 파라미터 |
|---|---|---|
| 4분 | 면적 합 슬라이스 | 시작 |
| 8분 | 면적 합 슬라이스 | 시작 |
| 10분 | 면적 합 슬라이스 | 시작 |
| 13분 | 면적 합 슬라이스 | 시작 |
| 17.5분 | 면적 합 슬라이스 | 시작 |
| 19분 | 면적 합 슬라이스 | 끝 |
자동 피크 폭
다음 피크를 위한 피크 폭의 자동 업데이트를 켭니다. 해당 시점의 피크 폭과 관계없이 재개되고, 이전에 발견한 피크 폭에 기반하여 피크 폭 추적을 재개합니다.
골짜기에서의 바탕선
피크 사이의 모든 골짜기에서 적분기가 바탕선을 재설정하는 지점(켜기/끄기)을 설정합니다.
바탕선의 반복된 재설정은 피크의 모서리를 잘라낼 수 있습니다. 이러한 모서리는 마이너스 면적이 되고, 피크의 측정된 전체 면적을 줄입니다.
이 기능은 넓고 낮은 피크 뒤에 피크가 있고 바탕선을 모든 골짜기 지점으로 재설정하려는 경우에 유용합니다.
바탕선 뒤로 이동
표준 적분기는 바탕선을 명시된 바탕선 지점에서 이 지점까지 수평으로 뒤로 확장하는 지점을 설정합니다.
바탕선 유지
수평 바탕선은 바탕선 유지 이벤트가 켜질 때부터 바탕선 유지 이벤트가 꺼질 때까지 설정된 바탕선의 높이에 그려집니다.
바탕선 다음 골짜기
적분기가 피크 사이의 다음 골짜기에서 바탕선을 재설정한 후 이 기능을 자동으로 취소하는 지점을 설정합니다.
이 기능은 뒤에 있거나 서로 가까운 개별 클러스터에 있다고 가정하는 병합된 피크 그룹에서 유용합니다. 이 기능은 면적 합산 중에는 무시됩니다.
바탕선 나우
신호가 피크에 있을 때 적분기가 바탕선을 데이터 포인트의 현재 높이로 재설정하는 지점(시간)을 설정합니다.
신호가 바탕선에 있는 경우 기능은 무시되고 검출된 바탕선이 사용됩니다.
숄더 검출
적분기가 숄더 검출을 시작하고 정지하는 지점(켜기/끄기)을 설정합니다.
숄더는 지정된 숄더 모드에 따라 검출됩니다. 초기 이벤트, ChemStation 적분기 을 참조하십시오.
고정된 피크 폭
피크 폭을 설정하고 다음 피크를 위한 피크 폭의 자동 업데이트를 비활성화합니다. 훌륭한 성능을 얻으려면 피크 폭을 실제 피크의 절반 높이에서 가깝게 설정합니다.
높이 제한
초기 이벤트를 참조하십시오.
적분
적분기가 적분을 시작하고 정지하는 지점(켜기/끄기)을 설정합니다.
적분기가 꺼진 시간과 켜진 시간 사이의 피크는 무시됩니다.
바탕선은 침투에 대한 재설정을 포함하여 마지막으로 명시된 지점에서 그려집니다. 피크 폭, 임계값 및 면적 제한의 설정된 변경 사항과 함께 다른 모든 적분기 기능은 적분기가 꺼지면 무시됩니다. 켜짐 및 꺼짐 지점에서 바탕선 지점이 재설정됩니다.
적분기가 재시작하도록 설정되면 새 바탕선 지점이 현재 신호 수준에서 재설정됩니다.
이 기능은 크로마토그램/전기영동도의 일부를 무시하거나 바탕선 간섭을 제거하는 데 유용합니다.
최대 면적
최대 관심 피크의 면적을 설정합니다.
최대 면적보다 큰 면적을 가진 피크는 보고되지 않습니다. 적분기는 바탕선 보정 후 최대 면적 값보다 큰 모든 피크를 제외합니다.
예를 들어, 이 이벤트를 사용하여 적분 결과에서 GC 크로마토그램의 용매 피크를 제외할 수 있지만 해당 라이더 피크를 포함할 수 있습니다.
최대 높이
최대 관심 피크의 높이를 설정합니다.
최대 높이보다 큰 높이를 가진 피크는 보고되지 않습니다. 적분기는 바탕선 보정 후 최대 높이 값보다 큰 모든 피크를 제외합니다.
예를 들어, 이 이벤트를 사용하여 적분 결과에서 GC 크로마토그램의 용매 피크를 제외할 수 있지만 해당 라이더 피크를 포함할 수 있습니다.
마이너스 피크
적분기가 마이너스 피크를 인식하는 지점(켜기/끄기)을 설정합니다.
마이너스 피크가 인식되면 적분기는 더 이상 침투 후 바탕선을 자동으로 재설정하지 않습니다. 이제부터 바탕선의 모든 침투는 설정된 바탕선을 0으로 사용하여 적분됩니다. 면적은 이 바탕선과 관련하여 구성되고 절대값으로 제공됩니다.
마이너스 피크 기능은 바탕선이 피크 클러스터 시작의 명시된 바탕선 지점에서 피크 끝의 설정된 바탕선까지 구성되기 때문에 피크 크기와 비교하여 바탕선 이동이 작을 때만 자신 있게 사용될 수 있습니다.
참고
면적 합산은 마이너스 피크 켜짐 이벤트가 활성화되면 자동으로 비활성화됩니다.
탄젠트 스키밍도 마이너스 피크 검출 중에 비활성화됩니다. 이런 피크는 드롭 라인으로 분리됩니다.
피크 클러스터
피크 클러스터의 시작 및 끝 이벤트 내에 있는 모든 피크에 대한 공통 바탕선을 생성합니다.
시작 또는 종료 시간이 겹친 피크(숄더 또는 라이더)와 교차하면 부모 피크는 피크 클러스터의 시작 및 종료 시간을 정의합니다. 두 피크 클러스터 범위가 서로 교차하면 두 번째 피크 클러스터 범위를 정의하는 이벤트가 무시됩니다.
바탕선은 첫 번째로 포함된 피크의 시작 시간에서 시작하고 마지막으로 포함된 피크의 종료 시간에서 끝납니다. 피크 클러스터의 전체 면적이 고려됩니다. 원래 어떠한 피크도 검출되지 않았던 피크 클러스터 내의 모든 영역은 할당되지 않은 피크(바탕선 코드 U)로 보고됩니다. 피크 클러스터 내에는 마이너스 피크가 없습니다. 따라서 격차는 면적 또는 높이 제한으로 인해서만 또는 피크 클러스터 바탕선을 침투하는 신호로 인해 발생할 수 있습니다.
침투 없음 시작 피크 클러스터 옵션을 사용하면, 시스템은 신호에 침투하지 못하는 바탕선을 구축합니다.
범위에서 바탕선 설정
데이터 포인트의 범위를 사용하여 시간 범위의 중간점에서 통계적으로 유의미한 바탕선 지점을 계산합니다.
사용자가 제공하는 값은 지정된 이벤트 시간 주위의 시간 간격입니다. 이것은 바탕선 지점을 결정하는 데 사용되는 범위를 정의합니다. 바탕선의 통계적 계산에 대한 자세한 내용은 바탕선 보정 모드를 참조하십시오.
값을 0으로 설정하면 가장 가까운 크로마토그램 데이터 포인트가 바탕선 지점으로 사용되고, 어떠한 통계도 실행되지 않습니다. 마이너스 값을 설정하면 설정은 범위에서 바탕 설정=지우기와 같습니다. 통계적 바탕선 알고리즘의 사용이 정지됩니다.
바탕선 계산을 위한 크로마토그램에서 모든 시간 및 간격을 지정할 수 있습니다. 이상적으로는, 화학적 배경이 사라지고 노이즈만 포함해야 합니다.
두 개의 범위에서 바탕선 설정 지점을 지정하면(예를 들어 크로마토그램의 시작 시 및 끝 시), 그 사이의 바탕선은 직선으로 연결됩니다.
범위에서 낮은 바탕선 설정
데이터 포인트의 범위를 사용하여 시간 간격의 중간점에서 통계적으로 유의미한 바탕선 지점을 계산합니다. 범위에서 바탕선 설정 이외에, 이 이벤트는 가능성이 가장 낮은 바탕선 지점을 사용하므로 30% 이상의 노이즈 데이터 포인트가 해당 지점 위에 있을 수 있습니다. 따라서 바탕선 침투가 최소화됩니다. 범위에서 낮은 바탕선 설정은 범위에서 바탕선 설정 y 값에서 한 개의 시그마(노이즈 표준편차)를 감산하여 계산합니다.
사용자가 제공하는 값은 지정된 이벤트 시간 주위의 시간 간격입니다. 이것은 바탕선 지점을 결정하는 데 사용되는 범위를 정의합니다. 바탕선의 통계적 계산에 대한 자세한 내용은 바탕선 보정 모드를 참조하십시오.
값을 0으로 설정하면 가장 가까운 크로마토그램 데이터 포인트가 바탕선 지점으로 사용되고, 어떠한 통계도 실행되지 않습니다. 마이너스 값을 설정하면 설정은 범위에서 바탕 설정=지우기와 같습니다. 통계적 바탕선 알고리즘의 사용이 정지됩니다.
바탕선 계산을 위한 크로마토그램에서 모든 시간 및 간격을 지정할 수 있습니다. 이상적으로는, 화학적 배경이 사라지고 노이즈만 포함해야 합니다.
두 개의 범위에서 바탕선 설정 지점을 지정하면(예를 들어 크로마토그램의 시작 시 및 끝 시), 그 사이의 바탕선은 직선으로 연결됩니다.
계산에 사용된 크로마토그램의 면적에 과도한 화학적 노이즈 또는 전자 노이즈 스파이크가 포함된 경우 범위에서 바탕선 설정 대신 범위에서 낮은 바탕선 설정을 사용합니다.
숄더 모드
초기 이벤트를 참조하십시오.
기울기 감도
초기 이벤트를 참조하십시오.
용매 피크
특정 기울기(mV/s 단위) 위에 있는 피크는 아날로그-디지털 변환 범위에서 벗어난 용매 피크로 검출됩니다.
후행 피크는 자동으로 탄젠트 스킴됩니다. 탄젠트 스킴 이벤트를 켤 필요가 없습니다.
용매 피크 검출 기능이 꺼져 있으면 탄젠트 대신 후행 피크에서 드롭 라인이 그려집니다.
갈라진 피크
드롭 라인으로 피크를 분할하는 지점을 지정합니다.
참고
면적 합이 켜져 있는 동안에는 갈라진 피크를 사용할 수 없습니다. 면적 합이 켜져 있는 동안 피크를 분할하려면 해당 수동 적분기 이벤트를 사용합니다.
갈라진 피크 이벤트를 사용하여 스킴된 피크를 분할할 수 없습니다.
꼬리 탄젠트 스킴
탄젠트 스키밍을 시작하거나 끝내는 지점을 지정합니다.
켜기
적분기가 다음 피크의 후행 에지에서 탄젠트 스킴을 설정할 지점을 설정합니다. 탄젠트 위의 모든 피크는 재설정 바탕선에 적분됩니다. 탄젠트는 작은 피크 이전의 골짜기에서 검출기 신호 그레디언트가 탄젠트 그레디언트와 동일한 작은 피크 이후 지점까지 그려집니다. 탄젠트 스킴 이벤트 시간은 피크 중 언제라도 입력할 수 있습니다. 피크를 용매 피크로도 지정합니다.
끄기
현재 피크가 완료되거나 저장된 간격에서 어떠한 피크도 발견되지 않은 경우(그리고 용매가 무심코 다음 클러스터에 지정되지 않을 경우) 탄젠트 스키밍을 종료합니다.
탄젠트 스킴 모드
할당되지 않은 피크
일부 바탕선 구성이 있으면 바탕선 위와 신호 아래에 작은 면적이 있지만 식별된 피크의 부분은 아닙니다. 일반적으로 그러한 면적은 측정되지도 않고 보고되지도 않습니다. 할당되지 않은 피크가 켜지면 이러한 면적은 할당되지 않은 피크로 측정되고 보고됩니다. 이러한 면적에 대한 머무름/이동 시간은 면적의 시작과 끝 사이에 있는 중간점입니다.
피크 높이 업데이트

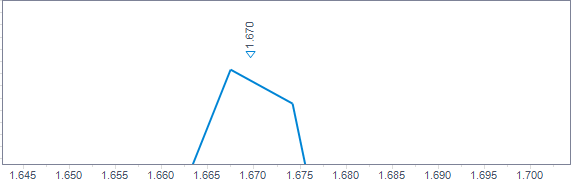

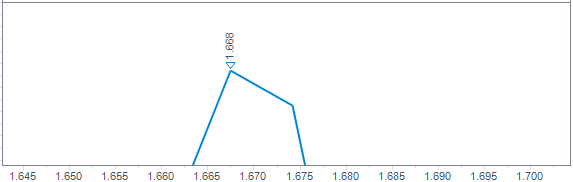

이 이벤트는 적분기가 피크 높이와 피크 머무름 시간을 모두 정의하는 피크 정점으로 가장 높은 데이터 포인트를 사용하도록 합니다. 이 이벤트가 없으면 보간된 곡선의 최대값이 사용됩니다. 피크 높이 업데이트 이벤트는 특히 매우 가파르고 각진 피크 또는 아래쪽으로 떨어지기 시작한 피크가 있는 신호에서 유용합니다. 이와 같은 피크는 MSD 신호에서 일반적으로 나타납니다.
피크 높이 업데이트의 시작 시간은 평가되지 않습니다. 이벤트는 항상 전체 크로마토그램에 영향을 미칩니다.
범위에서 바탕선 사용
바탕선 값을 나중 또는 이전 시간으로 투영하여 바탕선 침투를 최소화할 수 있습니다.
범위에서 바탕선 설정 또는 범위에서 낮은 바탕선 설정 값이 크로마토그래프 피크가 없는 영역에서 계산되는 경우, 첫 번째 관심 피크가 용출되기 직전 시간에(또는 마지막 관심 피크가 용출된 직후 시간에) 계산된 바탕선을 투영하는 것이 좋습니다. 범위에서 바탕선 사용을 사용하면 각 방향에서 최대 3개의 그러한 투영을 구성할 수 있습니다.

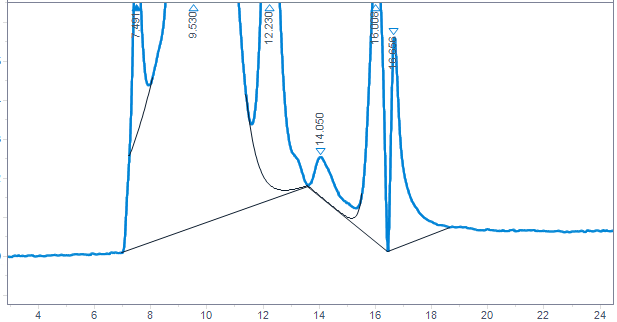

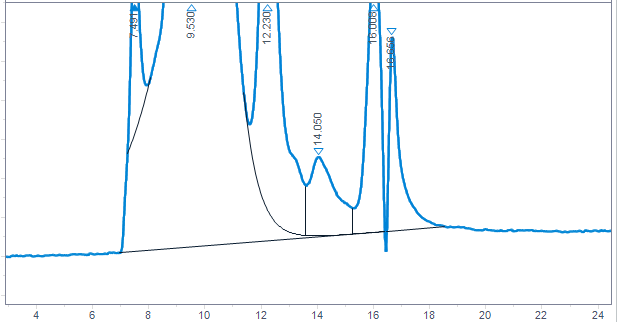

이 이벤트는 상사면 또는 하사면 바탕선을 구성했을 때 사용하는 것이 좋습니다. 그렇지 않으면 직선 바탕선이 예기치 않게 크로마토그램 곡선을 절단할 수 있기 때문입니다. 파라미터는 바탕선 지점을 선택하고 주어진 시간 간격에 바탕선을 바탕선 지점으로 투영할 바탕선 범위를 적분기에 알려줍니다.
다음 파라미터를 사용할 수 있습니다.
지우기: 새 바탕선 동작을 지우고 이 지점에서 기존 알고리즘으로 복귀합니다.
왼쪽: 시간 내 이 지점의 왼쪽과 가장 가까운 바탕선 범위에서 바탕선 값을 사용합니다.
오른쪽: 시간 내 이 지점의 오른쪽과 가장 가까운 바탕선 범위에서 바탕선 값을 사용합니다.
범위 1—범위 9: 주어진 바탕선 범위에서 바탕선 값을 사용합니다. 바탕선 범위는 크로마토그램을 시작할 때부터 계산됩니다.
면적 합 슬라이스(예시: 면적 합 슬라이스)의 예시도 참조하십시오.
