등흡광 플롯의 다른 그래프 고정 및 비교

점선 위로 마우스를 이동합니다. 등흡광 플롯이나 스펙트럼 또는 크로마토그램의 선을 모두 사용할 수 있습니다. 선의 양쪽 끝에 다양한 기능을 제공하는 휠이 표시됩니다.

다양한 머무름 시간에서 스펙트럼 비교

1. 세로 점선을 관련 머무름 시간으로 드래그합니다.

2. 휠의 녹색 고정 세그먼트를 클릭합니다.



   고정된 위치가 표시됩니다.



3. 다른 머무름 시간도 같은 방법으로 고정합니다.

   고정된 각 위치는 다른 색상으로 표시됩니다.



4. 특정 머무름 시간 하나를 고정 해제하려면 해당 핀을 선택한 다음 휠의 노란색 고정 해제 세그먼트를 클릭합니다.





5. 모든 머무름 시간을 고정 해제하려면 빨간색 모두 고정 해제 세그먼트를 클릭합니다.

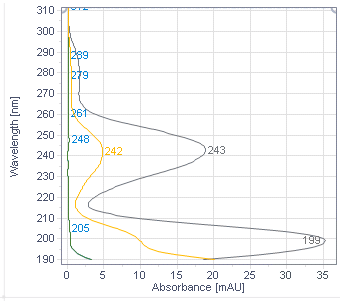

6. 스펙트럼 그래프는 고정된 모든 머무름 시간에 대해 해당 색상으로 스펙트럼을 표시합니다.

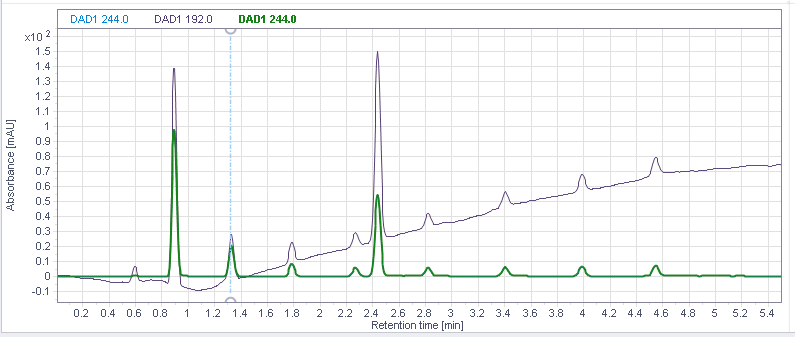

다른 파장에서 크로마토그램 비교

1. 가로 점선을 이동하고 휠을 사용하여 특정 파장을 고정합니다.

   추출 파라미터를 분석법에 저장하기 위한 파란색 세그먼트가 추가로 있습니다(추출 파라미터를 처리 방법에 저장 참조).





2. 크로마토그램 그래프에는 고정된 모든 파장에 대해 추출된 크로마토그램이 표시됩니다.
