단일 주입의 크로마토그램 표시

1. 관련 데이터를 로드합니다.

   데이터 선택 보기는 관련 데이터, 분석법 또는 템플릿을 찾고 관리하는 데 도움이 됩니다.

2. 주입 트리에서 크로마토그램을 검토하려는 주입을 강조 표시하거나 고정합니다.

3. 레이아웃 리본 그룹에서 크로마토그램을 선택합니다.

   다중 신호 그룹의 경우, 여러 신호가 표시될 수 있습니다. 신호의 색상은 애플리케이션에 의해 자동으로 결정됩니다.

4. 크로마토그램 도구 모음에서 적절한 표시 모드를 선택합니다(예: 오버레이됨 또는 분리). 사용 가능한 표시 모드에 대한 자세한 내용은 배율 옵션과 표시 모드를 참조하십시오.

5. 창에 하나의 그래프만 표시하려면 다음 중 하나를 수행하십시오.

   • 탐색 창의 신호에서 숨겨야 할 신호에 대한 확인란을 선택 해제합니다.

   • 크로마토그램 도구 모음에서 특성 아이콘 을 클릭합니다. 크로마토그램 페이지의 표시 옵션에서 표시할 패널 수로 1을 선택합니다. 그러면 스크롤 바가 추가되어 더 많은 그래프에 액세스할 수 있습니다.

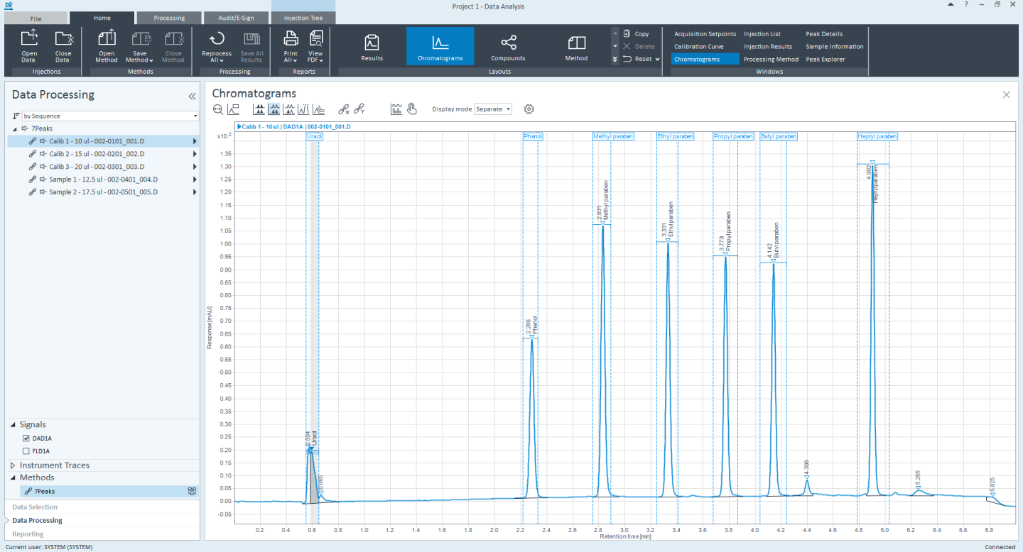

데이터 분석 창은 다음 그림과 유사해야 합니다.

그림 크로마토그램 레이아웃
