MS 스펙트럼에서 그래픽으로 EIC 추출

준비

• 설명된 대로 절차를 수행하려면 데이터 처리 > 수동 크로마토그램 추출 수행 권한이 필요합니다. 권한은 제어판에서 구성됩니다.

• TIC SCAN 데이터를 사용합니다.

• MS 스펙트럼은 분리 모드로 표시됩니다.

1. MS 스펙트럼 창에서 EIC 추출 활성화/비활성화를 선택합니다.

   그래프에서 m/z 값 또는 범위를 선택하는 선이 나타납니다.

   아이콘은 그래픽 EIC 추출이 활성화되었음을 나타냅니다.

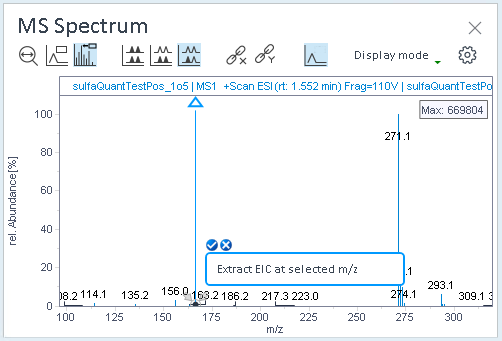

2. 단일 m/z 값에 대한 EIC를 추출하려면 필요한 값을 클릭하기만 하면 됩니다.

   MS 스펙트럼 특성 대화 상자의 설정에 따라 을 클릭하여 확인해야 할 수도 있습니다.

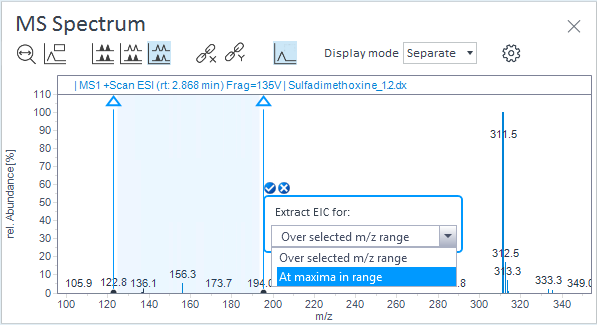

3. 특정 m/z 범위에서 가장 큰 질량 이온에 대한 EIC를 추출하려면 필요한 범위 위에서 커서를 클릭하고 드래그합니다.

   확인 메시지가 표시되면 범위의 최대에서를 선택하고 을 클릭하여 확인합니다.



4. m/z 값 범위에 걸쳐 EIC를 추출하려면 필요한 범위 위에서 커서를 클릭하고 드래그합니다.

   확인 메시지가 표시되면 선택한 m/z 범위에 걸쳐를 선택하고 을 클릭하여 확인합니다.

해당 크로마토그램이 추출되어 주입 트리의 추출된 크로마토그램 목록에 추가됩니다.
