추출 이온 크로마토그램(EIC) 및 선택 이온 모니터링(SIM)

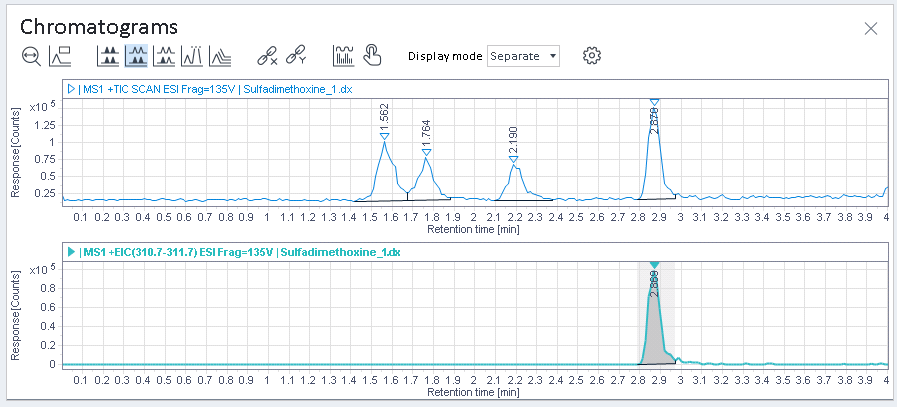

추출 이온 크로마토그램(EIC)은 정의된 시간 범위에 걸쳐 TIC SCAN 신호에서 추출된 특정 m/z 값 또는 범위의 감응을 보여줍니다. 예를 들어, 다음 그림은 m/z 311에 대해 추출된 TIC SCAN 및 EIC를 보여줍니다.

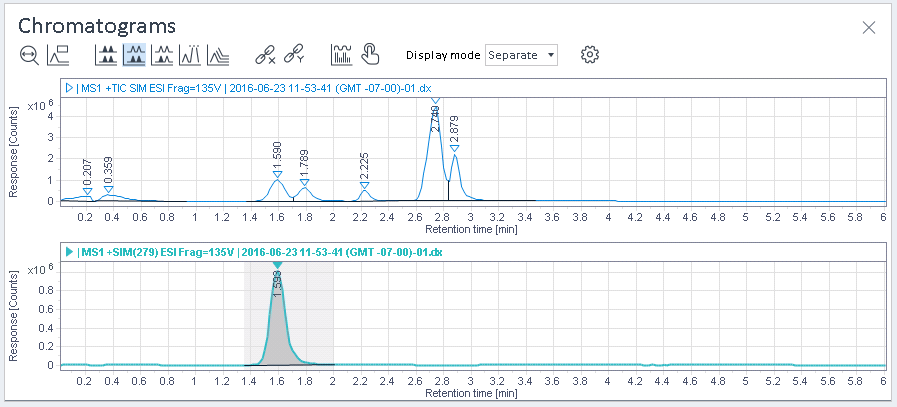

선택 이온 모니터링(SIM) 신호는 수집 방법에서 구성한 특정 이온의 감응을 보여줍니다. 모든 SIM 신호는 최대 TIC SIM 신호로 합산됩니다. OpenLab CDS로 수집된 데이터의 경우, TIC SIM 신호를 SIM 결과 세트에서 사용할 수 있습니다. TIC SIM 신호를 구성하는 모든 단일 이온 크로마토그램(SIM)을 별도로 표시할 수 있습니다. 다음 그림은 TIC SIM과 특정 SIM 신호를 보여줍니다.
