주입에서 수동으로 신호(EIC 또는 SIM) 추출

권한

• OpenLab CDS: Data Analysis(데이터 분석) > Do manual chromatogram extraction(수동 크로마토그램 추출 수행)

• OpenLab CDS: Method Development(방법 개발) > Edit chromatogram extraction parameters(크로마토그램 추출 파라미터 편집).
  권한은 제어판에서 구성됩니다.

필수 구성 요소

• 프로젝트에서 분석법 승인을 시행하는 경우 분석법 상태는 일반이어야 합니다. 자세한 내용은 분석법 승인을 참조하십시오.

1. EIC 추출(SCAN 데이터)의 경우: m/z 확장 범위는 처리 방법에서 설정됩니다. 이를 변경하려면 Processing Method(처리 방법) 창을 열고 Extraction(추출) > Chromatogram(크로마토그램) 노드에서 파라미터를 편집합니다.

   기본 m/z 확장은 -0.3 ~ +0.7의 Asymmetric(비대칭)입니다.

2. 주입 트리에서 관련 주입을 마우스 오른쪽 버튼으로 클릭한 다음 상황에 맞는 메뉴에서 Extract Chromatograms...(크로마토그램 추출...)을 선택합니다.

   또는 Chromatograms(크로마토그램) 창에서 MS 신호를 마우스 오른쪽 버튼으로 클릭한 다음 상황에 맞는 메뉴에서 Extract Chromatograms...(크로마토그램 추출...)을 선택합니다.

   필요에 따라 추출 파라미터를 입력합니다. 사용 가능한 값은 수집된 데이터에 따라 다릅니다.

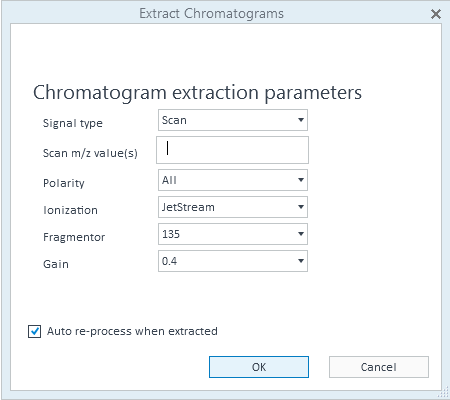

   그림: 스캔 추출 파라미터



   그림: SIM 추출 파라미터

3. EIC 추출의 경우: m/z 범위를 입력할 수도 있습니다.

   예시: 273311 또는 273,310.00-311.7 .

   참고

   방법의 확장 파라미터는 단일 m/z 값에만 영향을 줍니다.

4. 크로마토그램을 추출한 후 주입을 자동으로 재처리하려면 해당 확인란을 선택합니다.

   추출 이온 크로마토그램의 피크는 재처리 중에 적분됩니다.

5. OK(확인)를 클릭합니다.

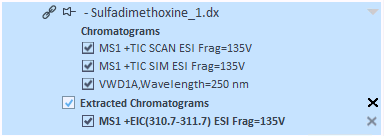

   선택한 주입에 대해 EIC 또는 SIM이 추출됩니다. 각 주입에 대한 신호 목록에 추가되며 다른 신호와 동일한 방식으로 표시하거나 숨길 수 있습니다.





6. 데이터를 저장합니다.

   추출된 크로마토그램은 데이터와 함께 저장됩니다.
