토탈 이온 크로마토그램(TIC) 및 추출 이온 크로마토그램(EIC)

크로마토그램 > MS 크로마토그램 조각을 사용하여 보고서 템플릿에 토탈 이온 크로마토그램(TIC) 또는 추출 이온 크로마토그램(EIC)을 추가할 수 있습니다.

참고

TIC 및 EIC 크로마토그램의 수와 내용은 프로세싱 방법의 설정에 따라 달라집니다. 조각에는 재처리 시 자동으로 생성된 EIC만 표시됩니다.

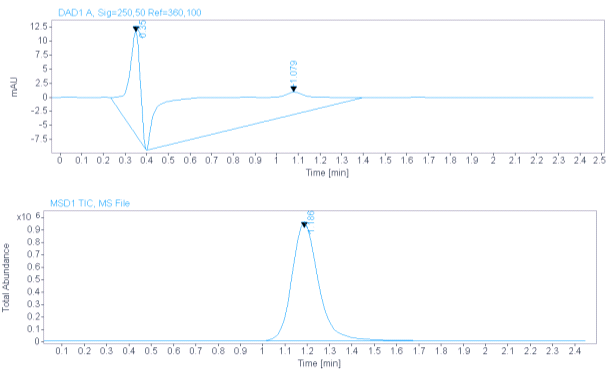

TIC는 실행 중에 감지된 모든 질량의 합계를 표시합니다. 예를 들어 UV/Vis 검출기로 생성된 크로마토그램과 더불어 개요를 제공할 수 있습니다.

EIC는 실행 중에 하나의 특정("추출된") 질량 대 전하 값의 풍부함만 보여줍니다. 한 번의 주입에 대해 여러 개의 EIC 크로마토그램을 가질 수 있습니다. 관련 질량 대 전하 값은 프로세싱 방법에서 설정됩니다.

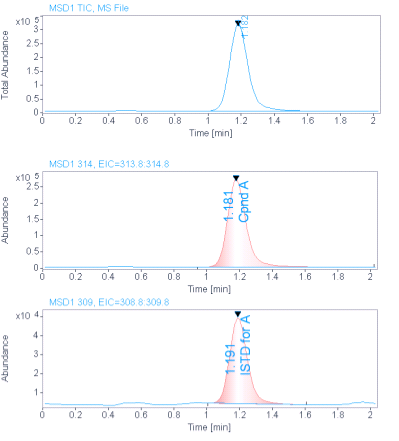

그림 예시: 화합물 A(314 m/z) 및 내부 표준(309 m/z)에 대한 TIC 및 두 개의 EIC

TIC 및 EIC는 기본적으로 다른 크로마토그램 항목과 동일한 특성을 갖습니다. 해당 신호 이름 또는 신호 유형에 대해 필터링하여 크로마토그램 유형을 정의합니다. 크로마토그램 > MS 크로마토그램 조각은 모든 MS 신호에 대해 필터링합니다. 즉, 사용 가능 여부에 따라 TIC와 EIC를 모두 표시합니다. 필요에 따라 필터 조건을 조정할 수 있습니다.
