MS 그래픽 피크 순도 결과

MS 그래픽 피크 순도 결과 조각을 사용하면 모든 TIC 피크의 스펙트럼과 각 피크에서 추출된 이온의 크로마토그램을 표시할 수 있습니다.

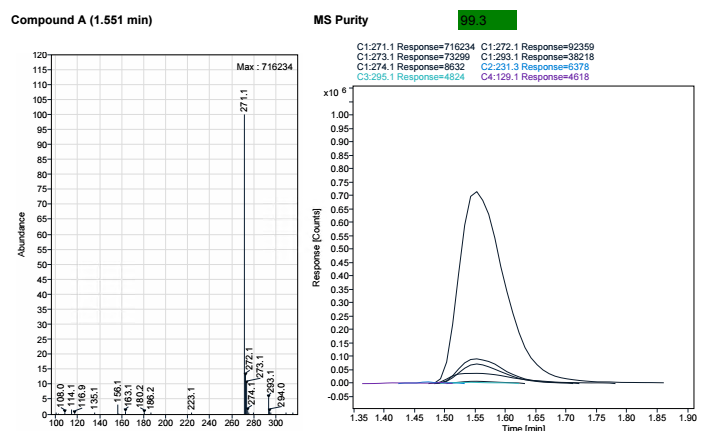

그림 MS 그래픽 피크 순도 결과 조각, 오버레이됨

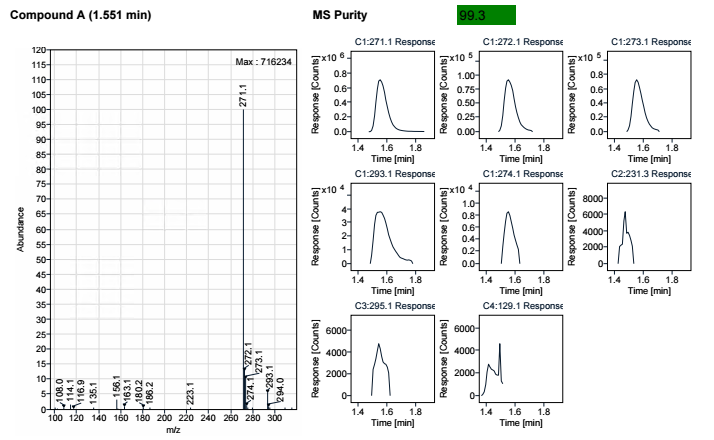

그림 MS 그래픽 피크 순도 결과 조각, 별도

이 조각에는 다음 정보가 포함됩니다:

• 화합물 이름(식별된 경우)

• 피크 retention time(머무름 시간)

• 색상으로 구분된 MS 피크 순도 결과(녹색 = 통과, 빨간색 = 실패, 노란색 = 알 수 없음)

• TIC 피크의 스펙트럼

• MS 피크 순도를 결정하는 데 사용된 이온의 추출된 크로마토그램

  추출된 크로마토그램의 경우, 별도 및 오버레이드 서식을 모두 사용할 수 있습니다.
