크로마토그램

크로마토그램 보고서 항목을 사용하면 크로마토그래피 시스템의 검출기에서 나오는 Signal을 레포트에 인쇄할 수 있습니다. 레포트 항목에는 선택한 데이터에 포함된 모든 주입에 대한 결과가 표시됩니다. Injection당 하나 이상의 신호가 있습니다. 다이오드 어레이 또는 다중 파장 검출기와 같이 검출기가 여러 측정을 제공하도록 구성된 경우 크로마토그램에 Injection당 여러 신호가 포함됩니다.

참고

크로마토그램에 표시되는 데이터는 크로마토그램이 복합 그룹에 배치되었는지 여부와 복합 그룹의 그룹화 및 필터링에 따라 달라집니다.

보고서 항목의 구성에 따라 신호는 개별 그래프, 오버레이 그래프, 스택 그래프 또는 Iso 플롯으로 표시될 수 있습니다.

크로마토그램 구성 예

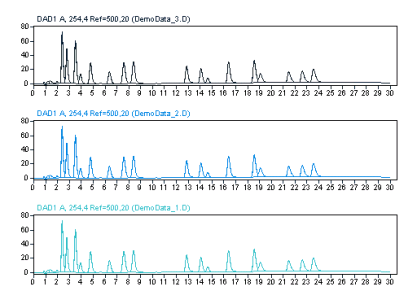

그림 예: 별도의 그래프에 3개의 신호가 있는 크로마토그램

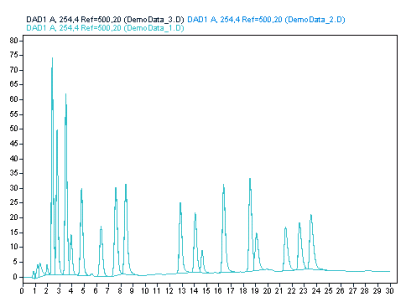

그림 예: 오버레이드 그래프에 여러 신호가 있는 크로마토그램

그림 예: 스택 그래프에 여러 신호가 있는 크로마토그램

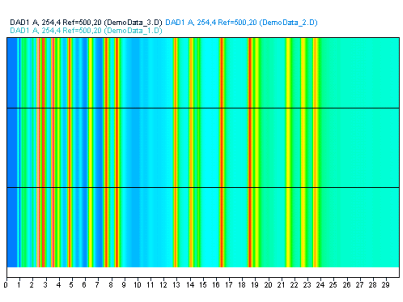

그림 예: iso 플롯으로 표시된 여러 신호가 있는 크로마토그램

크로마토그램 조각

보고서 항목 브라우저에서 크로마토그램에 대해 다양한 유형의 조각을 사용할 수 있습니다. 예시:

• 단일 신호 플롯 조각은 항상 하나의 검출기 신호만 표시합니다. 크로마토그램은 신호 ID에서 자동으로 반복됩니다. 따라서 데이터에 여러 Signal이 포함된 경우(예: 다중 주입 또는 다중 파장 검출기에서 나온 신호) 크로마토그램이 여러 번 반복됩니다.

• 멀티 신호 플롯 조각은 동일한 크로마토그램 보고서 항목에 있는 모든 신호를 표시합니다. 표시 서식 및 그룹 설정을 구성할 수 있습니다.

• 파라미터화된 크로마토그램 조각은 처리 방법의 보고서 > 주입 보고서 노드에 지정된 고정 배율의 크로마토그램을 표시합니다.

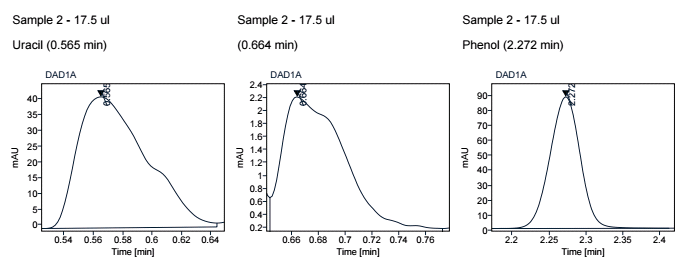

• 플로우레이아웃 조각은 화합물 ID에서 반복되는 그룹에 포함된 크로마토그램을 표시합니다. 크로마토그램의 시간 축은 해당 피크 시작 및 종료 시간에 따라 자동으로 스케일링됩니다.
