MS 스펙트럼 플롯
OpenLab CDS은(는) MS 스펙트럼을 표시하는 몇 가지 조각을 제공합니다. 예시:
MS 스펙트럼 플롯

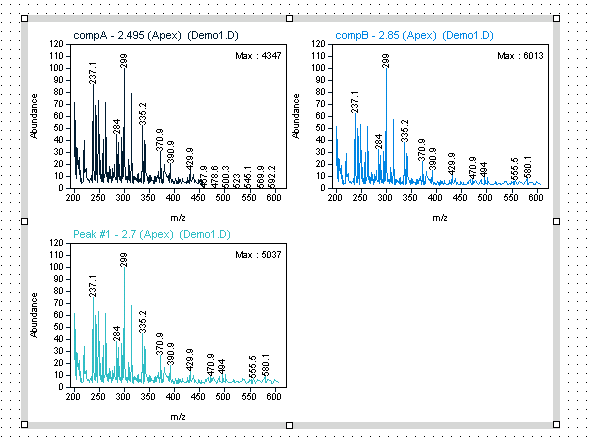

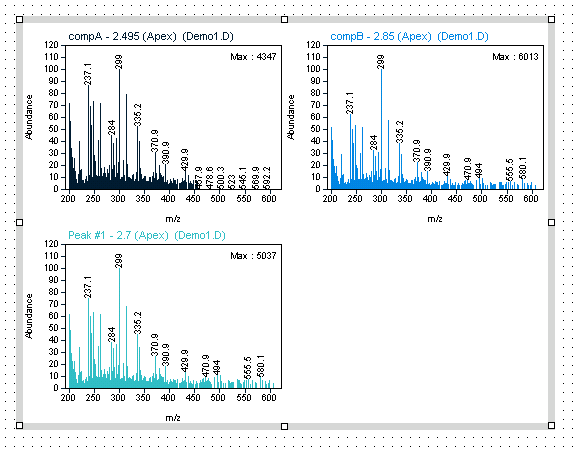

하나의 보고서 항목에 신호의 모든 MS 스펙트럼을 표시하려면 스펙트럼 > MS 스펙트럼 플롯 조각을 선택합니다. 스펙트럼은 데이터 수집 방법에 정의된 대로 프로필 또는 중심 모드로 표시됩니다.
기본적으로 각 스펙트럼은 풀 스케일(100%)로 표시되며 각 스펙트럼에 대해 최대 존재비가 표시됩니다.
참고
MS 스펙트럼 플롯 조각은 데이터 처리 보기의 주입 트리에 스펙트럼이 나열되지 않더라도 TIC의 모든 통합 피크에 대한 MS 스펙트럼을 표시합니다. 더 적은 스펙트럼을 표시하려면 필터 조건을 조정합니다.
MS 스펙트럼 오버레이

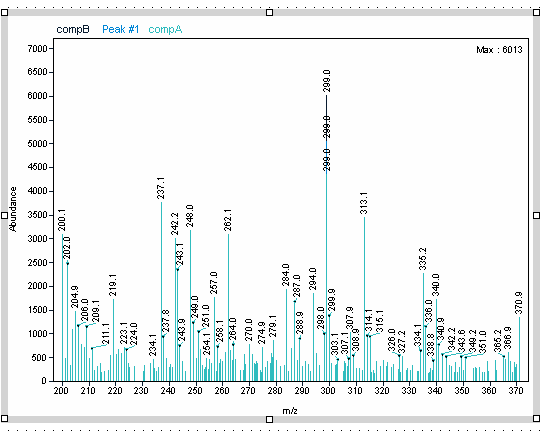

스펙트럼 > MS 스펙트럼 오버레이 조각을 선택하면 선택한 피크에 대한 스펙트럼이 Overlaid 서식으로 표시됩니다. 스펙트럼은 데이터 수집 방법에 정의된 대로 프로필 또는 중심 모드로 표시됩니다.
흐름 레이아웃

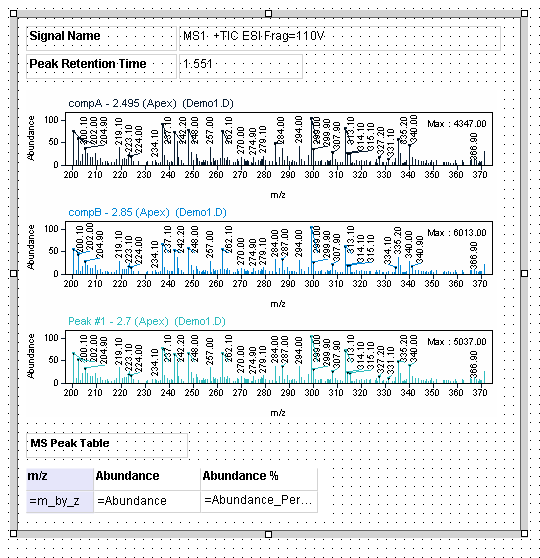

스펙트럼 > MS 스펙트럼 플로우레이아웃은 신호와 피크에서 반복되는 그룹에 포함된 MS 스펙트럼을 표시합니다. 피크 머무름 시간과 같은 추가 정보를 그룹에 추가할 수 있습니다.
피크당 MS 이온 목록
스펙트럼 > 피크당 MS 이온 목록 조각을 선택하면 선택한 피크에 대한 스펙트럼 플롯과 MS 피크 테이블이 표시됩니다. MS 피크 테이블에는 피크 MS 스펙트럼에 대한 m/z, 존재비 및 존재비 %의 값이 표시됩니다.
