결합된 검량 곡선

결합된 검량 곡선을 사용하면 검량 결과를 보고서 템플릿에 시각적으로 표시할 수 있습니다. 그래프에는 선택한 데이터에 포함된 모든 화합물 및 검량 샘플에 대한 결과가 표시됩니다.

참고

결합된 검량 곡선을 얻기 위해서는 시퀀스 테이블에서 해당 샘플을 검량 샘플로 구성하고, 검량 테이블을 구성해야 합니다.

보고서 항목의 구성에 따라 여러 곡선이 개별 그래프, 오버레이드 그래프 또는 스택 그래프로 표시될 수 있습니다.

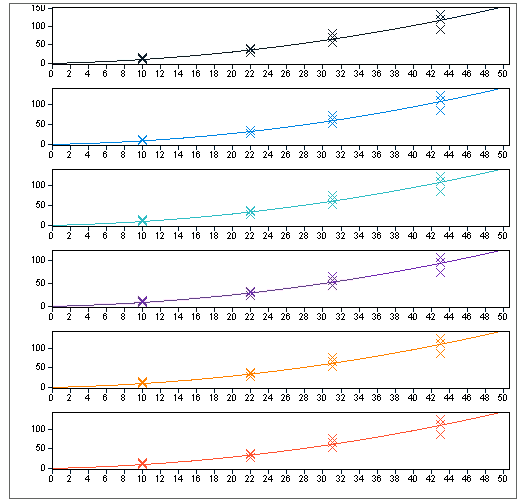

그림 예: 별도의 그래프가 있는 결합된 검량 곡선

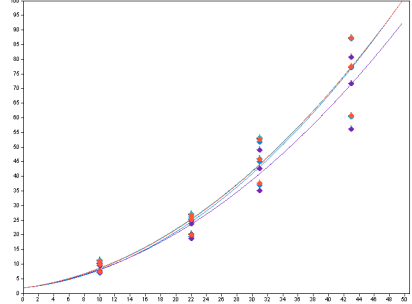

그림 예: 오버레이드 그래프의 결합된 검량 곡선

결합된 검량 곡선의 유형

보고서 항목 브라우저에서 결합된 검량 곡선에 대해 다음 조각을 사용할 수 있습니다.

• 화합물별 결합된 검량 곡선 플롯에는 결합된 검량 곡선 및 공식 또는 상관 계수와 같은 추가 정보가 있는 복합 그룹이 포함되어 있습니다. 복합 그룹은 화합물 이름에서 자동으로 반복됩니다. 따라서 데이터에 여러 검량 화합물이 포함되어 있는 경우 해당 정보가 여러 번 반복됩니다.

• 결합된 검량 곡선 오버레이드는 단일 결합된 검량 곡선 항목을 추가합니다. 이 항목에서는 현재 범위(데이터 선택, 그룹화, 필터링 등에 의해 정의됨)에 포함된 모든 곡선이 동일한 그래프에 오버레이되어 표시됩니다. 표시 서식 및 그룹 설정을 구성할 수 있습니다.
