차트

차트는 데이터를 그래픽으로 표시하는 데 매우 유용합니다. 표나 매트릭스에서와 마찬가지로 응집된 데이터를 표시할 수 있습니다.

RTE에서 사용할 수 있는 차트 유형은 다음과 같습니다:

• 꺾은선형 차트 (Line Chart)

  꺾은선형 차트를 사용하면 직접 라인을 사용하여 값을 연결하여 범주화된 데이터를 시각화할 수 있습니다. 범주 값은 X축에 라벨을 지정하는 데 사용됩니다. 예를 들어 시료 이름, 검량 수준 또는 화합물 이름으로 데이터를 분류할 수 있습니다. 서로 다른 데이터 시리즈는 서로 다른 색상의 여러 라인으로 표시됩니다.

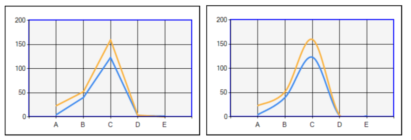

  라인 - 단순 및 라인 - 매끄러운:



• 컬럼 차트

  컬럼 차트는 꺾은선형 차트와 매우 유사합니다. 범주화된 데이터도 시각화할 수 있지만 데이터가 라인으로 연결되지 않고 컬럼 막대로 표시됩니다. 범주 값은 X축에 라벨을 지정하는 데 사용됩니다. 예를 들어 시료 이름, 검량 수준 또는 화합물 이름으로 데이터를 분류할 수 있습니다. 서로 다른 데이터 시리즈는 서로 다른 색상의 여러 막대로 표시됩니다.

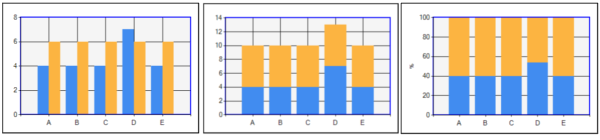

  컬럼 - 단순, 컬럼 - 스택, 컬럼 - 스택 100%:



• 분산형 차트

  분산형 차트에서 데이터 요소의 위치는 x 및 y 값에 의해 결정됩니다. x 값은 일반적으로 번호 값 또는 날짜/시간 값입니다. 예를 들어, 정확도 차트에서 화합물 양과 피크 면적의 비율을 표시할 수 있습니다.

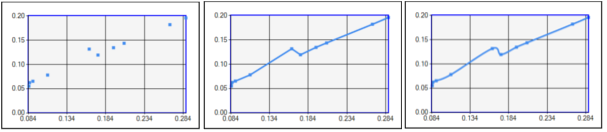

  Scatter - Simple, Scatter - Lines, 및 Scatter - Smooth Lines:



• 버블 차트

  분산형 차트에서와 마찬가지로 데이터 포인트의 위치는 x 및 y 값에 의해 결정됩니다. 또한 버블의 크기는 특정 데이터 필드 값의 분산에 의해 결정됩니다. 따라서 버블 크기는 그래프에 세 번째 차원을 추가합니다.

  일반적으로 Peak_Area와 같은 값을 선택하여 거품 크기를 결정합니다. 그러면 인쇄된 각 피크(즉, 각 거품)에 대해 거품 크기가 달라집니다. 가장 높은 값(이 예에서는 가장 큰 피크 영역)이 가장 큰 거품으로 그려집니다. 가장 작은 값(이 예에서는 가장 작은 피크 영역)이 가장 작은 거품으로 그려집니다.

  참고: 상수 값을 사용하거나 값이 변하지 않는 데이터 필드를 선택하면 모든 버블의 크기가 동일합니다.

  버블:
