분수 컬렉션

장치 및 트레이

샘플러 장치 또는 분획 수집 트레이와 같은 조각을 사용하면 시료 용기의 그래픽 표현을 템플릿에 추가할 수 있습니다. 예를 들어 멀티샘플러에서 트레이의 서랍 위치를 찾거나 트레이에서 시료의 위치를 찾을 수 있습니다.

참고

미리보기 이미지에는 항상 예시 데이터가 표시됩니다.

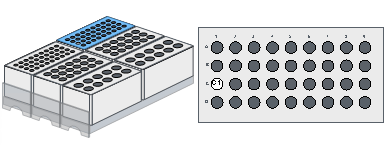

그림 샘플러 장치 및 트레이

그림 분획 수집 장치 및 트레이

분취 지연 및 결과

분획 분취기를 사용할 때 분획 지연, 분획 결과 및 분획 결과 요약 조각이 도움이 됩니다.

분취 지연 표를 사용하면 시스템의 분수 지연(지연량 또는 지연 시간)에 대한 개요를 확인할 수 있습니다: 감지기가 피크 시작 또는 끝을 찾는 정확한 시간에 감지된 화합물은 전환기 밸브가 아닌 검출기 셀에 있으므로 밸브를 수집 위치로 전환하기에는 너무 빠릅니다. 화합물이 검출기 셀에서 전환 밸브의 주입구로 이동할 때까지 밸브 전환을 지연시켜야 합니다.

분획 결과 표를 사용하면 수집된 분획에 대한 개요를 확인할 수 있습니다.

분획 결과 요약 테이블을 사용하여 시료 당 여러 주입 결과를 포함한 분획 요약에 대한 개요를 확인할 수 있습니다.

참고

시작 지연 시간이 주입 분획에 따라 달라지는 경우 지연 시간은 변수로 표시됩니다.
