스펙트럼

스펙트럼 보고서 항목을 사용하면 보고서 템플릿에 광학 3D 검출기(예: 다이오드 어레이 검출기) 또는 MS 검출기의 시각적 출력을 배치할 수 있습니다. 그래프에 표시된 스펙트럼은 각 피크에서 사용자가 선택한 위치에 해당합니다.

UV 데이터를 사용하면 다양한 피크 위치(피크의 시작, 정점 또는 끝)에서 스펙트럼을 추출할 수 있습니다. MS 데이터를 사용하면 항상 정점 스펙트럼이 표시됩니다. 필터 목록을 사용하여 스펙트럼에 표시된 데이터를 필터링할 수 있습니다.

레포트 항목의 구성에 따라 여러 스펙트럼이 개별 그래프, 오버레이 그래프, 스택 그래프 또는 Iso 플롯으로 표시될 수 있습니다. 서로 다른 Compound에 대한 스펙트럼이 있는 경우 Compound 이름별로 스펙트럼을 그룹화할 수 있습니다.

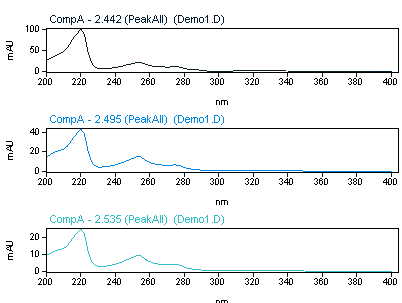

그림 예: 별도의 그래프의 세 스펙트럼

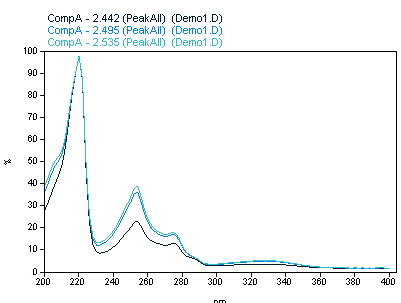

그림 예: 오버레이드 그래프의 세 스펙트럼

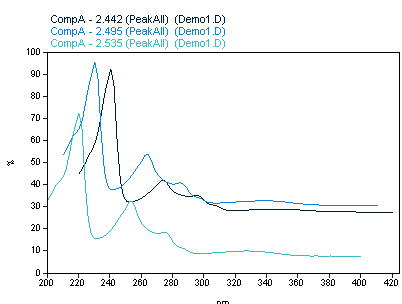

그림 예: 스택 그래프의 세 스펙트럼

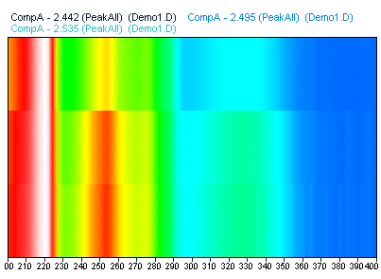

그림 예: Iso 플롯으로 표시된 세 스펙트럼
