Fixar e comparar diferentes gráficos a partir do gráfico de isoabsorbância

Mova o mouse sobre as linhas tracejadas. Você pode usar ambas as linhas no gráfico de isoabsorbância, no espectro ou no cromatograma. Uma roda é mostrada em ambas as extremidades da linha que oferece diferentes funções.

Comparar espectros em tempos de retenção diferentes

1. Arraste a linha tracejada vertical até o tempo de retenção relevante.

2. Clique no segmento Fixar verde da roda.



   A posição fixada é marcada.



3. Fixe outros tempos de retenção da mesma maneira.

   Cada posição fixada é marcada com uma cor diferente.



4. Para desafixar um tempo de retenção específico, selecione o pino correspondente e clique no segmento amarelo Desafixar da roda.





5. Para desafixar todos os tempos de retenção, clique no segmento vermelho Desafixar todos.

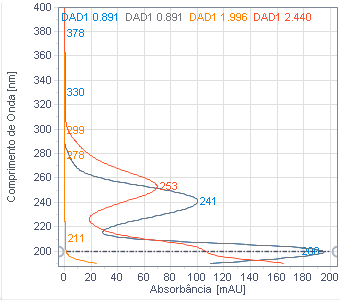

6. O gráfico de espectros mostra os espectros nas cores correspondentes para todos os tempos de retenção fixados.



Comparar cromatogramas em diferentes comprimentos de onda

1. Mova a linha tracejada horizontal e use a roda para fixar comprimentos de onda específicos.

   Observe que há um segmento azul adicional para salvar os parâmetros de extração no método (consulte Salvar parâmetros de extração para o método de processamento).

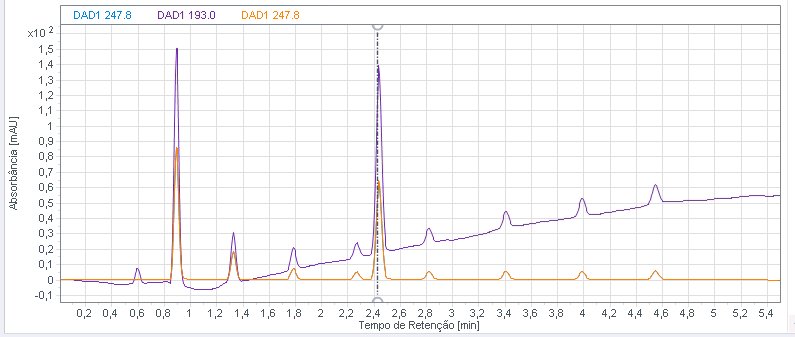

2. O gráfico do cromatograma mostra os cromatogramas extraídos para todos os comprimentos de onda fixados.
