Gráfico de isoabsorbância

O que você deseja fazer?

• Fixar e comparar diferentes gráficos a partir do gráfico de isoabsorbância

• Salvar parâmetros de extração para o método de processamento

• Aplicar zoom e escala ao gráfico de isoabsorbância

• Mover a seção com zoom de um gráfico

• Alterar as proporções de janela

• Usar uma largura de banda diferente

• Exportar gráfico de isoabsorbância, cromatograma ou espectro

• Ajustar cores no gráfico de isoabsorbância

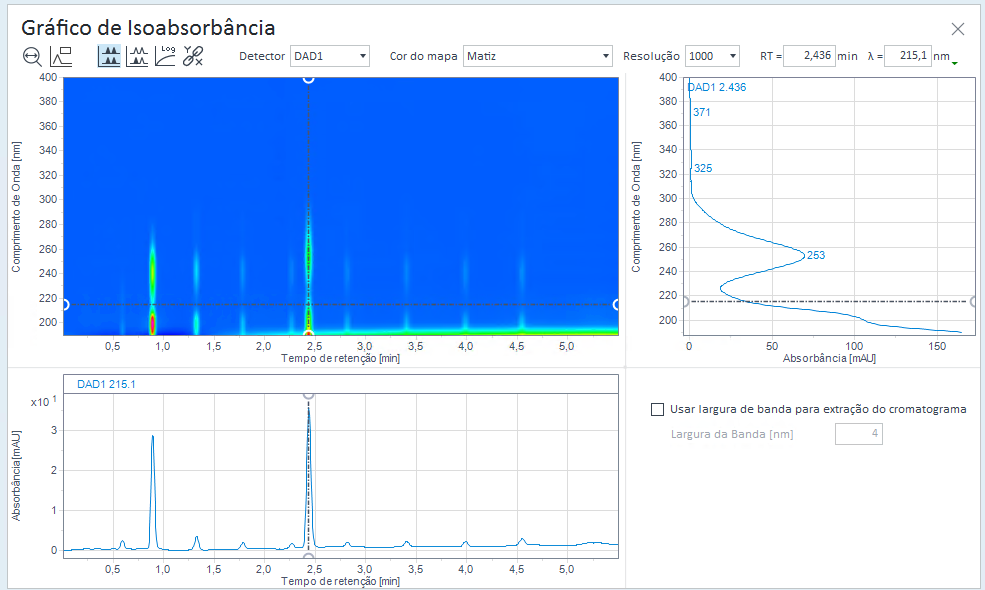

A janela do gráfico de isoabsorbância

O gráfico de isoabsorbância fornece uma visão geral dos tempos de retenção e dos espectros UV para injeções com sinais UV 3D. Se diferentes gráficos de isoabsorbância forem fornecidos, será possível selecionar o detector na barra de ferramentas do gráfico de isoabsorbância.

• O eixo x mostra o tempo de retenção

  Se um sinal usar um atraso (consulte Alinhar Cromatogramas MS e UV), o tempo de retenção atualizado é apresentado.

• O eixo y mostra o comprimento de onda

• A cor reflete a resposta, isto é, a absorbância UV.

  Observe que a subtração do branco não é levada em consideração.

Na parte inferior do gráfico de isoabsorbância, o cromatograma extraído é mostrado para um comprimento de onda específico.

À direita do gráfico de isoabsorbância, o espectro é mostrado com um tempo de retenção específico. Os comprimentos de onda dos ápices de pico (λ_max) são anotados.

Arraste as linhas tracejadas para ver os espectros UV e cromatogramas correspondentes. Todos os gráficos são sincronizados.
