Aplicar zoom e escala ao gráfico de isoabsorbância
Zoom
Por padrão, os três gráficos não são sincronizados ao aplicar zoom. Para sincronizá-los, clique em
na barra de ferramentas do gráfico de isoabsorbância. Ambos os eixos, Comprimento de onda e Tempo de retenção, bem como as linhas tracejadas, são ajustados automaticamente ao aplicar zoom. Se necessário, é possível mover todos os eixos arrastando-os com o mouse.
Isoplot com zoom
Escala
No caso de gráficos de isoabsorbância, as seguintes opções de escala estão disponíveis:
| Escala Total Absoluta: Os eixos y usam valores de resposta absolutos. |
| Escala Total Relativa: O eixo y usa valores relativos com um máximo de 100. |
|

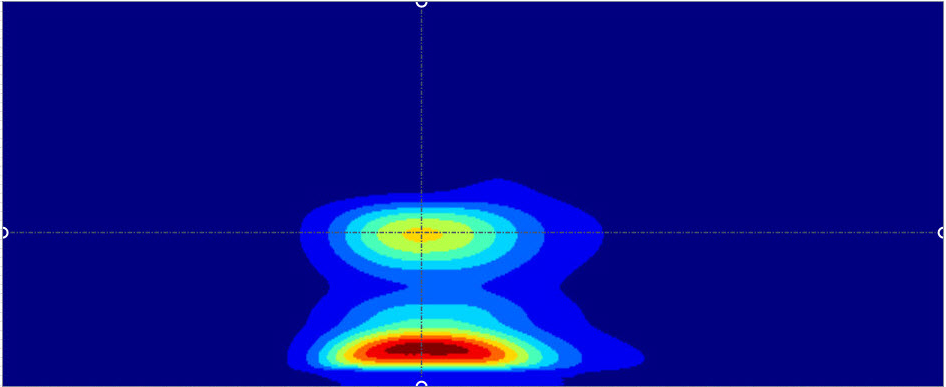

Escala Logarítmica: Os valores de resposta no gráfico de isoabsorbância (refletido por cores) usam uma escala logarítmica. Essa opção pode ajudar a visualizar pequenos picos. Exemplo de gráfico de isoabsorbância com escala linear:

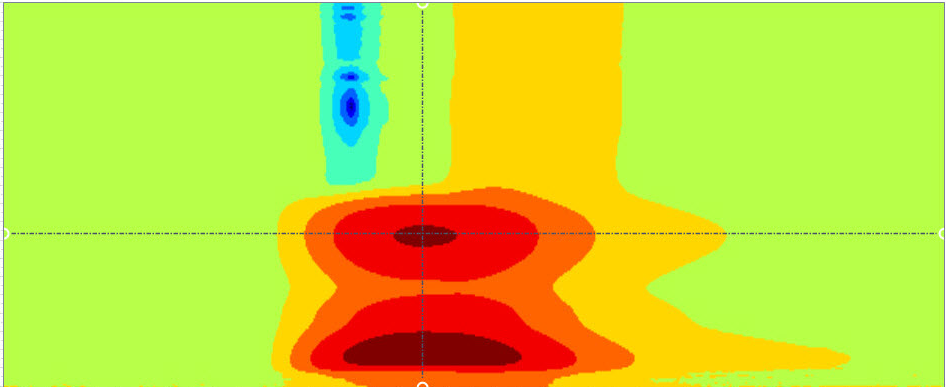

Exemplo de gráfico de isoabsorbância com escala logarítmica:
|
