Dados da curva exibida

A curva de calibração desenvolve-se durante o processamento de uma sequência. Se existem diferentes padrões de calibração em sua sequência, a equação da curva de calibração para calcular a quantidade de composto alterará durante o processamento. A curva e a equação da calibração final são então salvas no método que você usou para processamento.

A janela Curva de Calibração mostra a curva de calibração à medida que é disponibilizada durante o processamento de uma amostra. Se você revisar uma amostra após processar a sequência inteira, você continua a visualizar a curva de calibração à medida que é disponibilizada nesse momento. Por exemplo, você tem uma sequência com 2 padrões, 2 amostras, em seguida, 1 padrão e, finalmente, 1 amostra novamente. A curva de calibração para as 2 primeiras amostras apresenta 2 pontos; a da última amostra apresenta 3 pontos.

Se você selecionar um padrão de calibração, a curva de todo o conjunto de padrões de calibração será exibida. Neste exemplo, se você selecionar o primeiro padrão de calibração, a curva de calibração com 2 pontos será exibida.

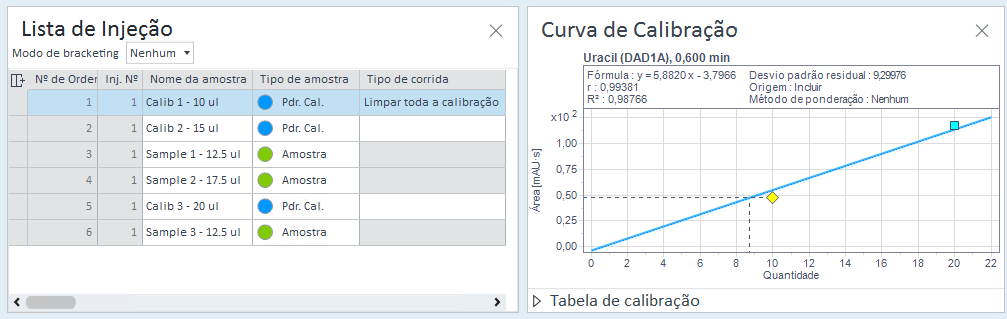

Curva de calibração para o primeiro conjunto contendo dois padrões de calibração, seleção do primeiro padrão

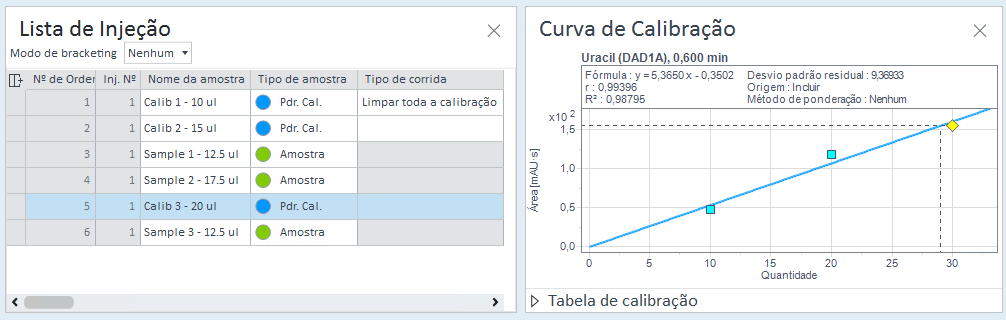

Curva de calibração final, seleção do último conjunto contendo um padrão de calibração

Se você alterar manualmente os valores dos pontos de calibração (seja integrando manualmente o padrão de calibração, atribuindo manualmente um composto ou reprocessando apenas um padrão de calibração selecionado), você deverá reprocessar ou requantificar todas as injeções associadas ao mesmo método para obter resultados consistentes.

Se você apenas desabilitar ou habilitar um ponto de calibração existente, a curva de calibração é atualizada automaticamente. Para obter detalhes, consulte Desabilitar ou habilitar um ponto de calibração

As informações de calibração de um processamento anterior podem ser consideradas, dependendo do valor do Tipo de corrida na janela Lista de Injeção.

Dados da versão 2.5 ou inferior de OpenLab CDS

Para os conjuntos de resultados que foram adquiridos e processados com a versão 2.5 ou inferior de OpenLab CDS: As curvas de calibração provisórias são mostradas para cada padrão de calibração individual. No exemplo acima Curva de calibração para o primeiro conjunto contendo dois padrões de calibração, seleção do primeiro padrão) se você selecionar o primeiro padrão de calibração, a curva exibirá apenas um ponto.

Se você reprocessar um conjunto de resultados que foi adquirido e processado com a versão 2.5 ou inferior de OpenLab CDS: Todos os pontos de calibração desabilitados nas curvas da última injeção serão desabilitados nas curvas compartilhadas por todas as outras injeções. As entradas do registro de auditoria indicam que o reprocessamento alterou o estado do ponto de calibração.

Se você importou um conjunto de resultados da versão 2.5 ou inferior para um local diferente do local de origem: Ao processar tal conjunto de resultados, os pontos correspondentes a um padrão de calibração presente neste conjunto de resultados serão duplicados, um correspondente ao local antigo e outro correspondente ao novo local. Para evitar esta duplicação, adicione o tipo de corrida Limpar toda a calibração na lista de injeção para a primeira injeção.

Opção de projeto 'Calibração de processo no final de cada ciclo’

No Control Panel, é possível marcar a caixa de seleção para a opção de projeto Processar a calibração no final de cada ciclo:

• Caixa de seleção limpa (configuração padrão):

  Ao adquirir dados com esta configuração e carregar os dados no Data Analysis, as curvas de calibração provisórias são mostradas para cada padrão de calibração individual. Este é o mesmo comportamento como para os dados da versão 2.5 ou inferior. No entanto, uma vez que você processar os dados, as curvas de todo o conjunto de padrões de calibração são mostradas.

  Esta opção garante que você possa manter os fluxos de trabalho existentes onde os resultados são reportados após cada injeção única durante a aquisição.

• Caixa de seleção selecionada:

  As curvas de calibração são calculadas para conjuntos de padrões de calibração já durante a aquisição. O processamento do resultado e a impressão do relatório para um conjunto de padrões de calibração são adiados até que todas as execuções de calibração deste conjunto sejam concluídas. Não há curvas de calibração provisórias.
