Curvas de Calibração

O que você deseja fazer?

Curva de calibração

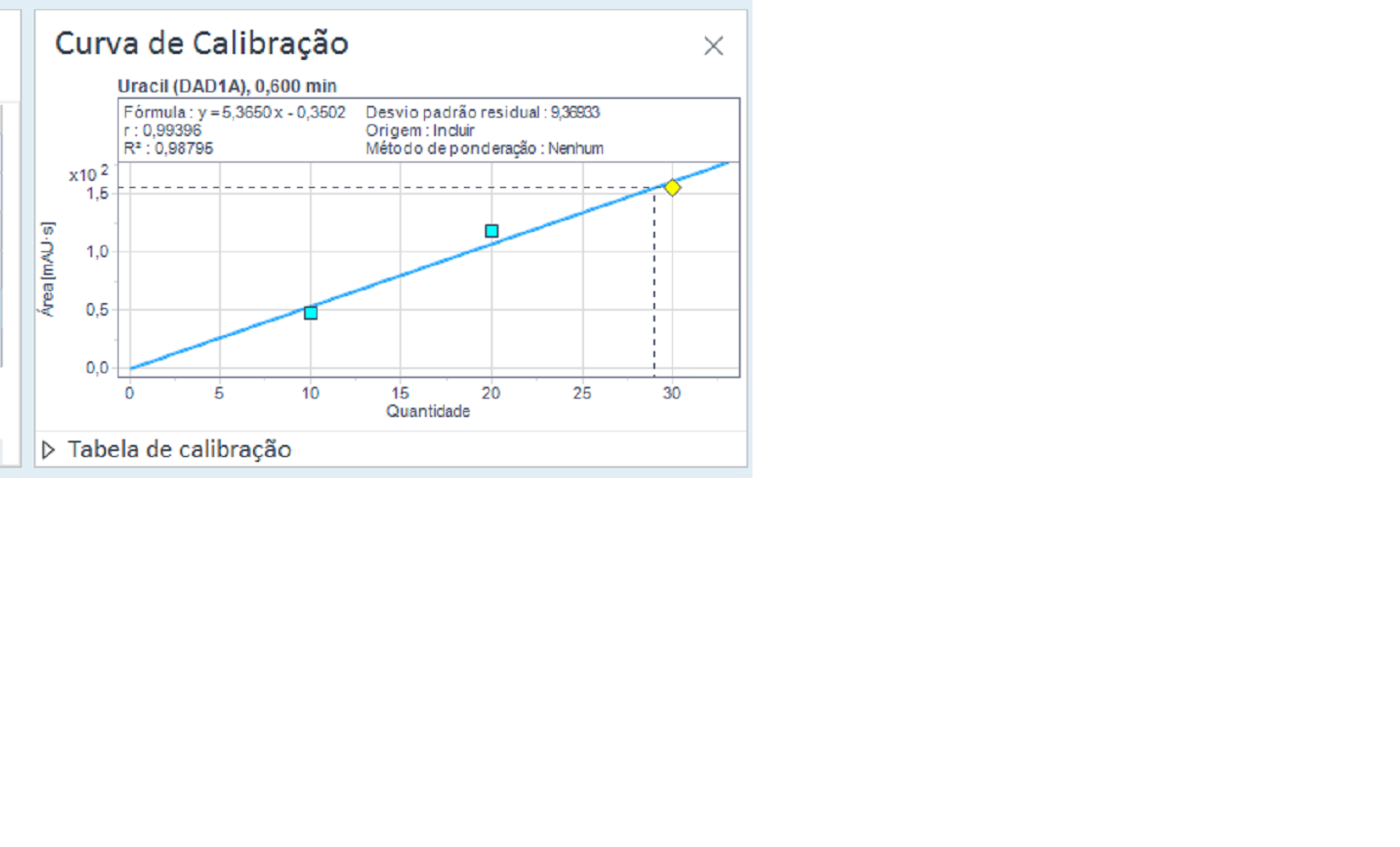

Se uma curva de calibração estiver disponível, esta janela mostra a curva de calibração para o composto selecionado.

O título do gráfico contém o nome do composto, seu sinal e o RT esperado. A legenda mostra os detalhes na curva. Os valores dependem do modelo de curva selecionado. Estão incluídas, por exemplo, a equação de modelo, o desvio padrão residual, o r coeficiente de correlação ou o coeficiente de determinação R².

Uma curva de calibração pode conter os seguintes elementos:

	Quadrados azuis: pontos médios de calibração (não exibidos se você usar pontos individuais para o cálculo da curva)
	Losango amarelo: ponto correspondente à injeção selecionada. A área do composto e a quantidade calculada para a injeção selecionada são desenhadas com uma linha tracejada.
	Círculos azuis: pontos correspondentes a outras amostras de calibração na mesma sequência.
	Cruz vermelha: ponto que foi desativado e é ignorado nos cálculos.

A aparência da curva depende do conjunto de parâmetros configurados na guia Geral da seção Calibração no método de processamento:

Se você calcular a curva a partir de pontos de calibração individuais, os pontos de calibração médios não são exibidos na curva de calibração.
Dependendo da Definição do FR selecionada, a curva exibe a quantidade no eixo x e a resposta no eixo y, ou vice-versa.
Se utilizar os padrões internos, a resposta relativa e a quantidade relativa são exibidas na curva de calibração.

Além disso, os parâmetros específicos do composto na guia Tabela de composto influencia a aparência da curva de calibração:

O tipo de resposta pode ser Área, % de área, Altura, ou % de altura.
Se selecionar o modelo de curva Log/log para um composto, a curva de calibração exibe os valores do logaritmo da resposta e da quantidade.

Para detalhes sobre os parâmetros de calibração no método de processamento, consulte Parâmetros de calibração.

Para detalhes sobre o cálculo, consulte Cálculos da curva de calibração.

Escopo de curvas de calibração

A curva de calibração do método é armazenada no método de processamento. Ela é construída e usada ao final da aquisição. Além disso, durante o reprocessamento, ela é reconstruída ou atualizada (dependendo dos valores do Tipo de corrida). Contém a curva de calibração completa, incluindo todos os padrões de calibração e pontos de calibração da sequência inteira.

As curvas de calibração individuais resultantes de cada conjunto de padrões de calibração fazem parte do arquivo ACAML (consulte O que é ACAML?), que é armazenado fisicamente na pasta de conjunto de resultados. Essas curvas de calibração individuais representam o status da curva de calibração durante o processamento e são sincronizadas com a curva de calibração do método após cada conjunto de padrões de calibração. Se outros conjuntos de padrões de calibração forem processados posteriormente na sequência, esses pontos de calibração ainda não estarão incluídos. A janela Curva de Calibração sempre exibe a curva de calibração individual que se aplica à amostra atualmente selecionada.

Tabela de calibração

É possível expandir ou minimizar a tabela de calibração. Ela mostra os valores reais que são exibidos graficamente na curva de calibração e, além disso, contém informações sobre cada um dos pontos de calibração. As seguintes colunas estão disponíveis:

Utilizar: Caixa de seleção para habilitar ou desabilitar um ponto de calibração.
Nível: Nível do padrão de calibração.
Resposta média: Resposta média de todos os pontos de calibração individuais neste nível.
Quantidade média: Quantidade média do composto no padrão de calibração para este nível.
Residual por nível: Distância entre a resposta medida de um padrão de calibração e a resposta prevista que é calculada usando a curva de calibração.
Residual Rel.: O residual dividido pela resposta prevista.
Residual Rel. %: O residual dividido pela resposta prevista, em porcentagem.
Resposta: Magnitude do sinal (altura ou área). Se existirem vários pontos de calibração para um nível, os valores individuais são exibidos em linhas separadas.
Quantidade: Quantidade corrigida, calculada a partir de multiplicadores do composto, fatores de diluição do composto e quantidade do composto no padrão de calibração para este nível. Se existirem vários pontos de calibração para um nível, os valores individuais são exibidos em linhas separadas.
Injeção: Caminho para o arquivo de dados para cada amostra de calibração. Se existirem vários pontos de calibração para um nível, os caminhos individuais são exibidos em linhas separadas.
Data de modificação: Data em que a última curva de calibração para o composto foi criada. Esta coluna fica visível apenas se Exibir data de modificação na guia da faixa de opções Curva de Calibração estiver selecionada.
