Fixar e comparar diferentes gráficos a partir do gráfico de isoabsorbância
Mova o mouse sobre as linhas tracejadas. Você pode usar ambas as linhas no gráfico de isoabsorbância, no espectro ou no cromatograma. Uma roda é mostrada em ambas as extremidades da linha que oferece diferentes funções.
Comparar espectros em tempos de retenção diferentes
Arraste a linha tracejada vertical até o tempo de retenção relevante.
Clique no segmento Fixar verde da roda.
Fixe outros tempos de retenção da mesma maneira.
Para desafixar um tempo de retenção específico, selecione o pino correspondente e clique no segmento amarelo Desafixar da roda.
Para desafixar todos os tempos de retenção, clique no segmento vermelho Desafixar todos.

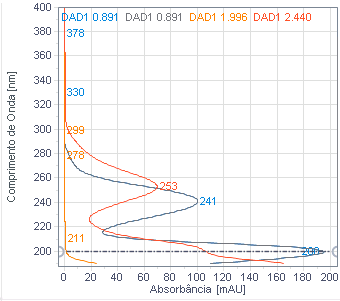

O gráfico de espectros mostra os espectros nas cores correspondentes para todos os tempos de retenção fixados.
A posição fixada é marcada.
Cada posição fixada é marcada com uma cor diferente.
Comparar cromatogramas em diferentes comprimentos de onda
Mova a linha tracejada horizontal e use a roda para fixar comprimentos de onda específicos.

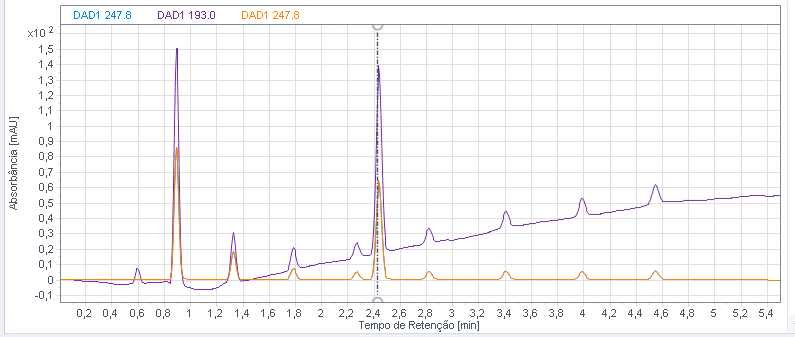

O gráfico do cromatograma mostra os cromatogramas extraídos para todos os comprimentos de onda fixados.
Observe que há um segmento azul adicional para salvar os parâmetros de extração no método (consulte Salvar parâmetros de extração para o método de processamento).
