Extrair um EIC de um espectro MS graficamente

Preparações

• Para realizar o procedimento conforme descrito, é necessário ter os privilégios Processamento de Dados > Realizar extração de cromatograma manualmente. Os privilégios são configurados no Control Panel.

• Você usa dados TIC em SCAN.

• O espectro MS é exibido no modo Separado.

1. Na janela Espectro MS, selecione Ativar/Desativar Extração EIC.

   No gráfico, uma linha aparece para selecionar o valor ou intervalo m/z.

   O ícone indica que a extração EIC gráfica está ativada.

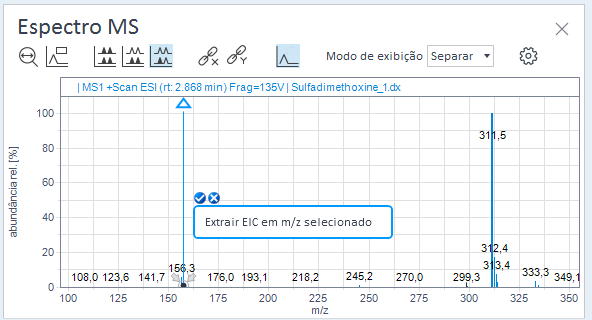

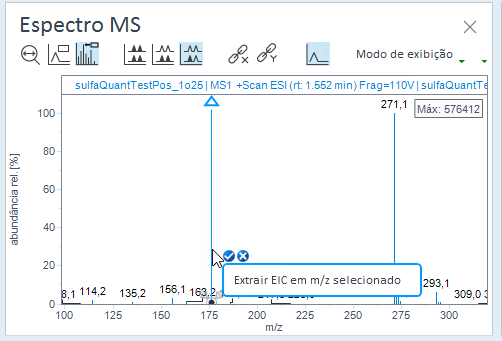

2. Para extrair um EIC para um único valor m/z, basta clicar no valor desejado.

   Dependendo das configurações na caixa de diálogo Propriedades do espectro MS, poderá ser necessário clicar em para confirmar.

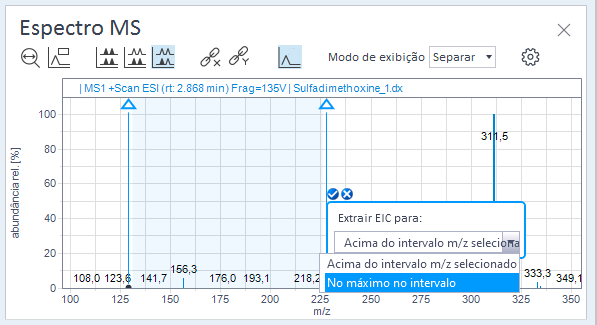

3. Para extrair um EIC para o íon de maior massa em uma faixa m/z específica, clique e arraste o cursor sobre a faixa desejada.

   Quando a confirmação for solicitada, clique em No máximo do intervalo e clique em para confirmar.



4. Para extrair um EIC em um intervalo de valores m/z, clique e arraste o cursor sobre o intervalo desejado.

   Quando a confirmação for solicitada, selecione Acima do intervalo m/z selecionado e clique em para confirmar.

O cromatograma correspondente é extraído e adicionado à lista de Cromatogramas Extraídos na árvore de injeção.
