Cromatograma de Íons Extraídos (EIC) e Monitoramento de Íon selecionado (SIM)

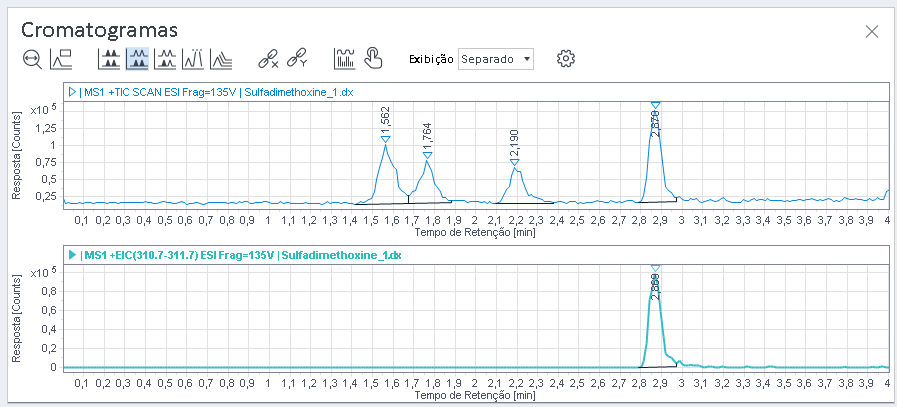

Os Cromatogramas de Íons Extraídos (EIC) mostram a resposta de um valor ou intervalo m/z específico, extraído do sinal de VARREDURA DO TIC em um intervalo de tempo definido. Por exemplo, a figura a seguir mostra o TIC SCAN e um EIC extraído para m/z 311.

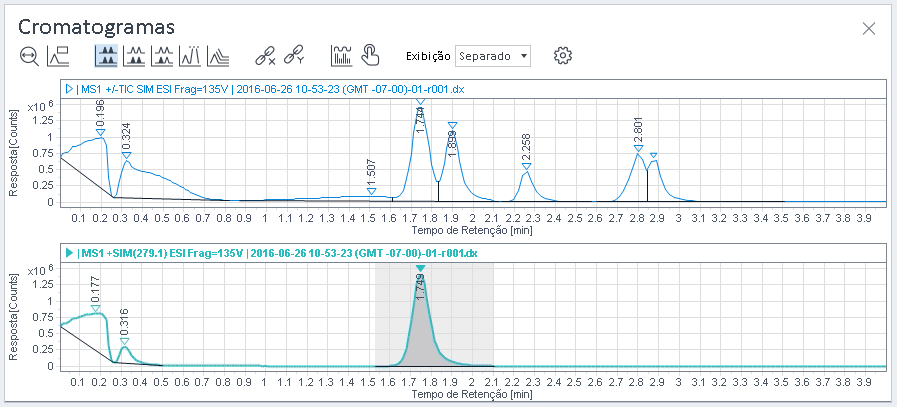

Os sinais de Monitoramento de Íon selecionado (SIM) mostram a resposta de um íon específico que foi configurado no método de aquisição. Todos os sinais SIM convergem no sinal de TIC em SIM, que está sempre disponível em um conjunto de resultados SIM. É possível extrair separadamente todos os íons selecionados configurados do sinal TIC em SIM. A seguinte figura mostra um TIC em SIM e um sinal de SIM extraído.
