Integração manual
Essas opções permitem a você ativar e desativar várias funções e ferramentas. Serão usadas apenas as ferramentas habilitadas.
O que você deseja fazer?
Opções de integração manual
Aplicar integração manual | Selecionado se o ícone de Integração Manual |
Ative atratores | Os Atratores são normalmente visíveis no sinal e nos pontos da linha de base dos elementos adjacentes. Quando o cursor se aproxima de um atrator, este se moverá automaticamente para o atrator.
|
Exibir atratores ativos | Se você mover um ponto de linha de base, um atrator o ajuda a posicionar o ponto na linha de base. Quando o cursor se aproxima da linha de base, será exibido um atrator com um cursor inserido.
|
Exibir comentários da linha de base | Os pontos inicial e final de cada segmento da linha de base são indicados por marcadores azul ( |
Exibir sugestão de comando | Mostra o nome da ferramenta de integração manual ativa no momento.
|
Exibir seletor de ponto | Mostra a roda de integração quando o mouse for movido sobre um ponto da linha de base.
|

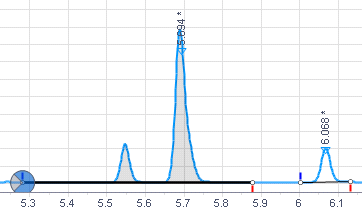

Preencher todos os picos ativos | Se o mouse estiver acima de um pico integrado, realça o pico correspondente.
|
Exibir setas dos comentários da linha de projeção de base | Se você mover o mouse sobre uma linha de projeção, será mostrada uma seta dupla adicional para mover a linha de projeção.
|
Destacar linha de queda ativa | Se o mouse estiver acima de ou sobre um pico integrado, realça a linha de projeção correspondente.
|
for clicado na barra de ferramentas Cromatogramas.
) e vermelho (
).
Ferramentas para integração manual
Nova linha de base | A ferramenta Nova Linha de Base é automaticamente ativada quando você move o cursor do mouse para baixo do sinal em uma área onde não se encontra integrado qualquer pico. Um clique com o botão esquerdo irá criar um novo segmento de linha de base. |
Nova linha de base "nested" | A ferramenta Nova linha de base "nested" é similar à ferramenta Nova linha de base. Com esta ferramenta você pode integrar picos de ombro e rider. É ativada quando você move o cursor do mouse abaixo do sinal na área de um pico integrado onde não há nenhum outro segmento aninhado definido. |
Unir segmentos de linha de base | A ferramenta Unir segmentos de linha de base está ativa se o mouse estiver sob um ponto comum da linha de base entre dois segmentos da linha de base. Com esta ferramenta, a linha de base será traçada como uma linha reta do início do primeiro segmento da linha de base ao final do segundo segmento da linha de base. |
Unir picos |
A ferramenta Unir picos está ativa se o mouse estiver acima de uma queda de linha. Com um clique do botão esquerdo, os dois picos com queda de linha separados serão unidos. |
Apagar picos | Com esta ferramenta, você pode clicar com o botão direito em um pico integrado e selecionar Excluir pico no menu de contexto. |
Apagar intervalo | Com esta ferramenta, você pode excluir os picos integrados em um intervalo selecionado manualmente. Mantenha a tecla [Shift] pressionada ao clicar e arraste o mouse sobre o intervalo. |
Alterar tipo de linha de base | Com esta ferramenta, você pode abrir um menu de contexto para uma linha de base aninhada e selecionar seu tipo. |
Mover ponto da linha de base | Esta ferramenta é parte do Círculo de Integração. Se você mover o mouse próximo de um ponto de partida ou ponto final de um segmento de linha de base, a ferramenta azul Mover ponto da linha de base será ativada. Isso permite mover o respectivo ponto da linha de base para uma nova posição. A ferramenta Mover ponto da linha de base também está disponível para pontos de queda dentro de um segmento de linha de base. Nesse caso, o segmento será dividido em duas partes quando o ponto for movido para uma nova posição. |
Mover o ponto comum da linha de base | Esta ferramenta é parte do Círculo de Integração. É mostrado como uma seção vermelha no Círculo de Integração. Com esta ferramenta, você pode mover um ponto da linha de base que seja comum aos picos em ambos os lados. Ambos os segmentos da linha de base e todos os seus picos associados são modificados. |
Mover queda de linha |
Se o cursor do mouse for movido próximo a uma queda de linha, a ferramenta Mover queda de linha será ativada. A queda de linha pode ser movida para uma nova posição clicando e arrastando-a. |
Nova linha de base conectada | Esta ferramenta é parte do Círculo de Integração. A ferramenta cinza Nova linha de base conectada permite criar um novo segmento de linha de base que começa diretamente no ponto ativo da linha de base de uma linha de base existente. O ponto final do novo segmento pode ser posicionado livremente. |
Dividir picos | A ferramenta Dividir picos está ativa se o mouse estiver acima de um pico integrado. Clique com o botão esquerdo para dividir inserindo uma queda de linha. |
Selecionar pico |
A ferramenta Selecionar pico está ativa se você mover o cursor do mouse sobre o marcador no topo de um pico. |
