Espectros ultravioleta visível
É possível criar gráficos para diferentes situações com os snippets de espectro disponíveis:

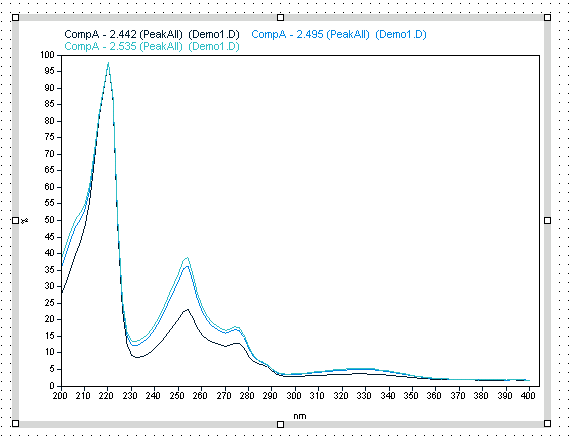

O snippet Gráfico de espectros contém um gráfico onde todos os espectros disponíveis são mostrados em um formato sobreposto. Por padrão, os espectros são agrupados por pico e vários espectros selecionados do mesmo pico são mostrados em um gráfico sobreposto.
Esse snippet normalmente é usado em combinação com um grupo composto repetido em uma informação específica, dependendo das suas necessidades. É possível, por exemplo, criar um grupo composto que é repetido pelo nome da amostra; dentro deste grupo composto, o snippet do Gráfico de espectros exibirá um gráfico de cada pico, com espectros sobrepostos para todas as injeções da amostra atual.

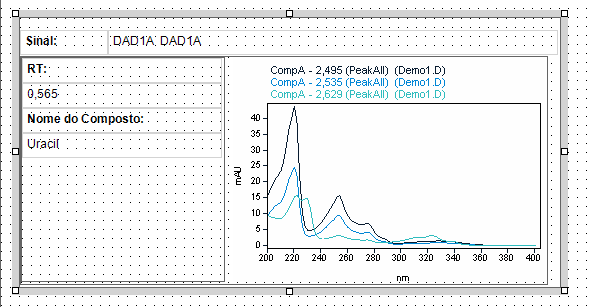

O snippet Todos os picos do gráfico de espectros contém um gráfico embutido em dois grupos compostos. O primeiro grupo composto é repetido no nome do sinal, o segundo grupo composto é repetido na ID do pico. Dessa forma, obtém-se um único espectro para cada pico e sinal.

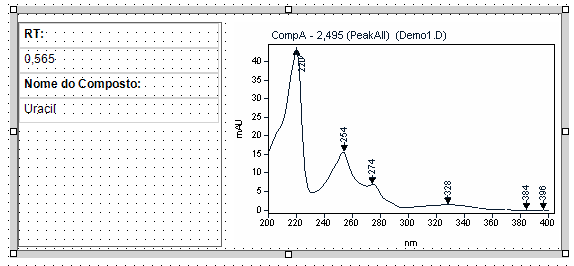

O snippet Compostos do gráfico de espectros contém um gráfico embutido em um único grupo composto. O grupo composto é repetido na ID do pico e também contém o tempo de retenção e o nome do composto para cada pico. Se houver vários sinais, o snippet usará apenas os picos do sinal principal.

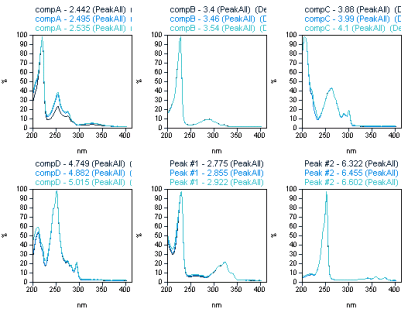

O snippet Gráfico de espectro por pico é repetido por pico, ou seja, todo o item de relatório é exibido uma vez por pico no relatório gerado. Não é possível remover a repetição por pico nas propriedades do item de relatório. Vários espectros selecionados do mesmo pico são mostrados em um gráfico sobreposto.
