| Selecione o formato no qual os cromatogramas de diferentes sinais serão comparados.
No formato Separado, os vários sinais serão mostrados em gráficos separados, um embaixo do outro:
No formato Sobreposto, múltiplos sinais serão mostrados em um gráfico sobreposto:

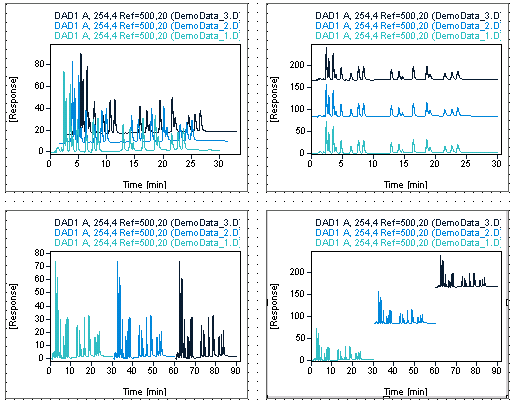

NOTA! Com este formato, anotações do sistema, como informações de adequação do sistema, irão desaparecer mesmo se houver apenas um sinal. No formato Empilhado também é possível definir o deslocamento do eixo do tempo e do eixo do sinal. Esse deslocamento será adicionado como um espaço entre os diferentes gráficos. Os valores de eixo se referem ao primeiro sinal no canto inferior esquerdo. Observe os seguintes exemplos:
NOTA! Com este formato, anotações do sistema, como informações de adequação do sistema, irão desaparecer mesmo se houver apenas um sinal. No formato Como gráfico Iso os sinais são exibidos com uma codificação de cores para o valor do sinal. Múltiplos sinais são mostrados um embaixo do outro.
NOTA! Por padrão, são classificados vários sinais por nome do sinal e data de injeção.
NOTA! Se você usar um snippet que itera por sinal, por exemplo, o Gráfico de Sinal Único ou o Gráfico de Adequação do Sistema, escolher formatos de exibição como Sobreposto ou Empilhado não tem qualquer efeito no número de gráficos no relatório gerado.
NOTA! As anotações de adequação do sistema e as anotações de resultados das frações não são exibidas com o formato Sobreposto ou Empilhado.
NOTA! Para o snippet Picos de Íon da Pureza do MS, os formatos Empilhado e Gráfico ISO não são suportados. |
| É possível organizar os diferentes cromatogramas de acordo com sua origem com essas opções de agrupamento. Os gráficos resultantes dependem do Formato de exibição selecionado:
No formato Separado os gráficos de todos os sinais de injeções são mostrados separadamente, mas os gráficos que pertencem a grupos diferentes são diferenciados pelas cores de fundo. Esses grupos de cores são definidos pelo sistema e não é possível alterá-los. No formato Sobreposto um gráfico é mostrado para cada grupo de sinais e os sinais de cada grupo são sobrepostos. No formato Empilhado um gráfico é mostrado para cada grupo de sinais e os sinais de cada grupo são empilhados.
As opções de agrupamento têm os seguintes efeitos:
por Sinal: Sinais com o mesmo nome do sinal são agrupados (por exemplo, DAD1 A ou DAD1 B). NOTA! Se o sistema que gerou, recalculou ou reprocessou os dados utilizou o formato ChemStation B.04.01 ou inferior, o campo de dados Signal_Name conterá informações mais detalhadas (por exemplo, DAD2 A, Sig=254,10 Ref=450,100). Se foi usado o ChemStation B.04.02 ou superior, o campo de dados Signal_Name conterá somente um breve rótulo (por exemplo, DAD2 A). A informação completa está disponível no campo de dados Signal_Description. Para verificar o conteúdo do campo de dados Signal_Name, simplesmente arraste o campo Campos > Sinal > Nome do navegador Itens do Relatório para o Painel de Edição. por Detector: Os sinais gravados com o mesmo detector são agrupados (por exemplo, DAD1, DAD2 ou FLD1). por Arquivo de Dados: Os sinais armazenados no mesmo arquivo de dados são agrupados.
NOTA! Para o snippet Picos de Íon da Pureza do MS, Agrupar Vários Sinais não é suportado. |
