IDs Pico

Para o snippet Picos de Íon da Pureza do MS, a guia IDs Pico não é suportada.

Visibilidade do rótulo de pico

Exibir Rótulos do Pico	Ao selecionar Exibir rótulos do pico, você poderá escolher entre várias opções referentes à posição exata dos rótulos.
Elevação	Número em graus (relativo ao diagrama) usado para posicionar os rótulos.
Linha de conexão	Será exibida uma linha que conecta cada rótulo ao pico correspondente.
Mudança Automática	Se os picos estiverem próximos, o sistema irá ajustar automaticamente o local dos rótulos para evitar sobreposição.
Caixa Delimitadora	Será exibida uma caixa ao redor de cada legenda.
Compostos Não Detectados	Compostos esperados mas não encontrados são rotulados no gráfico. O rótulo pode incluir o tempo de retenção e o nome do composto não detectado.
Anotar Todos os Sinais	Se for selecionado, os picos em cada sinal único são anotados. Se for desmarcado, somente o pico do primeiro sinal é anotado. Os gráficos sobrepostos com muitos sinais podem ser mais fáceis de ler se só o primeiro sinal tiver anotações de pico.
Rotulagem de Pico Avançada	Use esta opção para reduzir a extração de comentários do pico em cromatogramas complexos. Se selecionado, a legenda de um pico pequeno não será extraída caso esteja sobreposta pela legenda do pico de um pico maior. Para picos integrados, se não houver espaço para a legenda, a pequena linha vertical cinza será exibida.

IDs Pico

Rótulo 1 a 4

É possível definir até quatro valores para serem mostrados em cada rótulo.

Fonte

Clique no botão Fonte... para configurar a fonte e o estilo dos textos do rótulo.

O tamanho da fonte pode ser ligeiramente diferente do número selecionado na caixa de diálogo Fonte. Isso acontece porque os pontos do tamanho da fonte não correspondem exatamente aos pixels do monitor. O aplicativo calcula automaticamente o tamanho da fonte que corresponde ao número de pixels realmente utilizados.

Os rótulos estão unidos

Por padrão, os diferentes valores de um rótulo serão mostrados em linhas separadas. Ao selecionar essa opção, os valores serão mostrados na mesma linha, separados pelo Separador do rótulo especificado.

O sinal igual (=) não pode ser usado como Separador do Rótulo.

Cor Padrão

Ao mostrar diferentes sinais em um diagrama sobreposto, o sistema irá automaticamente usar cores diferentes para sinais diferentes. Com a Cor Padrão os rótulos serão mostrados na cor do respectivo sinal.

Usar Cor

Mostra os rótulos em todos os cromatogramas na mesma cor.

Marcadores de Picos

Nesta opção, é possível selecionar vários marcadores a serem exibidos nos cromatogramas.

Se você selecionar Anotar todos os Sinais, os marcadores de pico em cada sinal único são mostrados. Se for desmarcado, somente os marcadores de pico do primeiro sinal são mostrados. Os gráficos sobrepostos com muitos sinais podem ser mais fáceis de ler se só o primeiro sinal tiver marcadores de pico.

Usar Cor permite definir cores específicas para os marcadores de início/fim do pico e para a linha de base do pico.

Preenchimento de pico

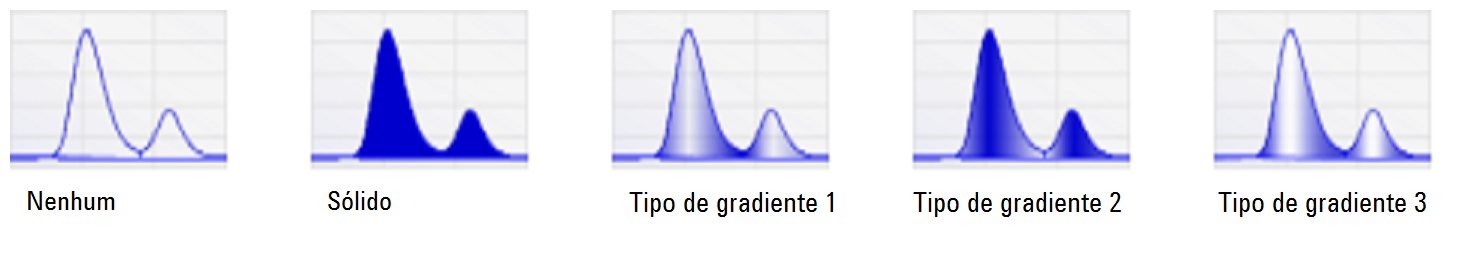

É possível escolher entre diferentes tipos de preenchimento de pico:

Cor Padrão	Com a opção Cor Padrão, o sistema usa cores diferentes automaticamente para sinais diferentes em um diagrama sobreposto.
Usar Cor	Use a mesma cor para o preenchimento do pico em todos os sinais ou use uma expressão para escolher o preenchimento do pico com base em uma condição (consulte Escolher preenchimento de pico com base em um parâmetro de relatório).

Anotações de Adequação do Sistema

As configurações nessa área só estarão ativas se tiver sido selecionado o formato de exibição Separado na página Sinais múltiplos . É possível selecionar as seguintes anotações para que sejam exibidas no cromatograma:

Exibir Tangentes	Junta todas as tangentes nos pontos de inflexão de cada pico. As tangentes são exibidas em vermelho.
Exibir Linha de Ápice	Junta uma linha vertical no ápice do pico. A linha vertical é exibida em verde.
Marcadores de Largura do Pico	Junta linhas horizontais para marcar a largura do pico em 5%, 10% ou 50% da altura do pico.

É recomendável usar as Anotações de Adequação do sistema apenas para picos únicos. Caso existam múltiplos picos, a grande quantidade de linhas irá tornar o cromatograma difícil de ler.

Anotação dos Resultados de Fração

Caso esta caixa de seleção seja selecionada, anotações de fração serão adicionadas ao cromatograma:

• Uma cor de fundo marcará o fuso horário de coleta da fração, tendo em consideração os atrasos do detetor individual. A cor corresponde ao motivo acionador (consulte Saber mais sobre codificações por cores).

• O local da fração será adicionado como um rótulo de pico.

Fonte

Configure a fonte e o estilo da anotação do local da fração.

O tamanho da fonte pode ser ligeiramente diferente do número selecionado na caixa de diálogo Fonte. Isso acontece porque os pontos do tamanho da fonte não correspondem exatamente aos pixels do monitor. O aplicativo calcula automaticamente o tamanho da fonte que corresponde ao número de pixels realmente utilizados.

Elevação

Número de graus usados para rodar as notações do local da fração.

Linha de Base de Pico

Com esta configuração, é possível definir a cor da linha de base no cromatograma.

Cor Padrão	Com a opção Cor Padrão, o sistema usará automaticamente cores de linha de base diferentes para sinais diferentes em um diagrama sobreposto.
Usar Cor	Use a mesma cor para a linha de base em todos os sinais.

Anotação de grupo temporizado

Se você selecionar a caixa de seleção, serão anotados grupos temporizados no cromatograma. As horas de início e de término de cada intervalo de tempo são exibidas com linhas tracejadas verticais. O nome do grupo temporizado é exibido para cada intervalo de tempo.

Se um intervalo de tempo não for anotado, poderá ser por um dos seguintes motivos

• Você escalonou o cromatograma para valores específicos, de forma que somente parte do grupo temporizado seja exibido no cromatograma.

• Não foram encontrados picos no grupo temporizado.

Comentário sobre a Pureza de Pico

Se você selecionar a caixa de seleção Exibir Comentário sobre a Verificação de Impureza, os comentários sobre a verificação de impureza serão elaborados no cromatograma.

As configurações nessa área só estarão ativas se a opção de formato Separado tiver sido selecionada na página Sinais Múltiplos. Os snippets que podem exibir sinais múltiplos são, por exemplo, Multi Cromatogramas MS Separados e Cromatogramas Com Compostos.

Para os snippets Pureza do Pico – Simples e Pureza do Pico – Curva, as configurações são automaticamente predefinidas e não podem ser editadas.

Status de Impureza do Sinalizador

Desenhe uma caixa colorida para cada pico. Um caixa verde é desenhada para o resultado de pureza do pico acima do limite definido no método de processamento. Uma caixa vermelha é desenhada para o resultado de pureza do pico igual ou abaixo do limite.

Essa opção se aplica aos cromatogramas UV e MS.

Desenhar Curva de Verificação de Impureza (Somente UV)

Desenhe a curva do limiar para cada pico. Todos os fatores de correspondência simples que foram calculados para o pico são mostrados na parte inferior do cromatograma. Um fundo verde indica um fator de correspondência acima do limite definido no método de processamento. Um fundo vermelho indica um fator de correspondência igual ou abaixo do limite.

Recomendamos a utilização desta opção para um cromatograma com apenas alguns picos para visualizar a curva correta.

Essa opção se aplica apenas a cromatogramas UV. Não se aplica a cromatogramas MS.

Se os dados não contiverem dados de pureza de pico, a área adicional no cromatograma não será exibida.

Anotações de qualificador

As configurações nessa subseção só ficam ativas se o formato de exibição for Separado ou Sobreposto.

Caso esta caixa de seleção esteja marcada, anotações para qualificadores MS serão adicionadas ao cromatograma:

• Linhas de limite mostram o intervalo de resposta aceitável para o qualificador.

• A proporção de qualificador é mostrada na legenda. Se ela for muito alta ou muito baixa, isso também é indicado na legenda.

Consulte Resultados do qualificador MS.
