Ajuste as cores no Gráfico de Contorno 2D

NOTA

Para alterar as informações de cor com o controle deslizante, primeiro selecione o título do sinal relevante.

Há maneiras diferentes de ajustar as cores no gráfico de contorno:

Alterar o mapa de cores

A Data Analysis permite escolher diferentes conjuntos de cores para o gráfico de contorno.

1. Clique no ícone Propriedades na barra de ferramentas.

2. Selecione a página Gráfico de Contorno 2D.

3. Em Mapa de Cores, selecione o mapa exigido.



   Figura Jato (padrão)



   Figura Corpo negro reverso

   Este mapa de cores usa branco e amarelo para visualizar valores baixos e vai para vermelho e preto para valores mais altos. Pode ser uma opção viável para pessoas daltônicas.

Alterar o gradiente de cor

A Análise de Dados permite que você altere o gadiente de cor para mostrar regiões com um intervalo de valor limitado mais claramente.

1. Escolha se deseja aplicar o gradiente de cor a todos os sinais no gráfico de contorno ou apenas a um sinal selecionado.

   • Para aplicar gradiente de cor a todos os sinais, clique em Todos os sinais na mesma escala (global).



   • Para aplicar o gradiente de cor apenas a um sinal, clique em Todos os sinais na mesma escala (por painel) e selecione o sinal relevante.



     Para selecionar um sinal, clique no título do sinal do painel relevante no gráfico de contorno.

   O controle deslizante de cores mostra os valores mínimo e máximo do sinal ou sinais selecionados.



2. Arraste os triângulos para uma nova posição.

   Além disso, os novos valores mínimo e máximo são exibidos.



3. Para se concentrar em valores mais altos e ocultar diferenças de valores mais baixos, ajuste o valor mínimo. Para se concentrar em valores mais baixos e ocultar diferenças de valores mais altos, ajuste o valor máximo.

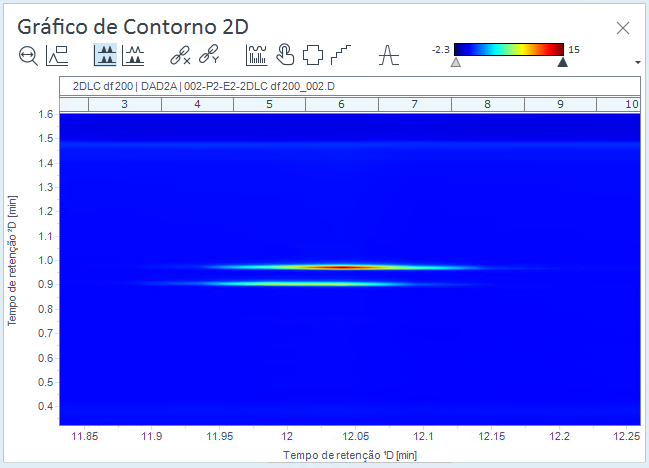

   Figura Exemplo: Gráfico de contorno com gradiente de cor padrão

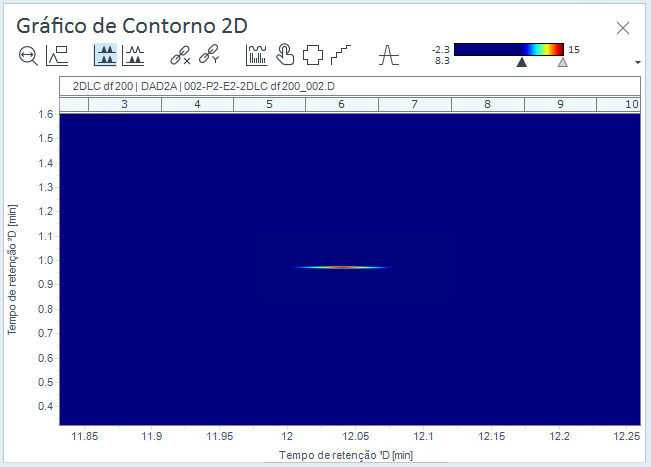

   Figura Exemplo: Gráfico de contorno com valor mais baixo ajustado do gradiente de cor

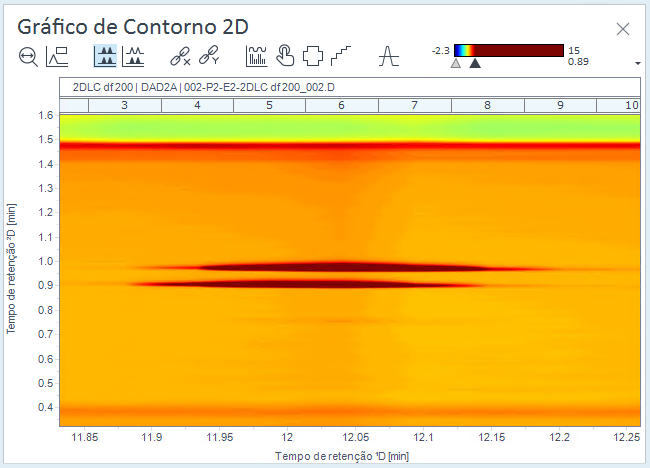

   Figura Exemplo: Gráfico de contorno com maior valor ajustado do gradiente de cores
