Gráfico de Contorno 2D
O que você deseja fazer?
Organize seus dados:
Modifique o layout do Gráfico de Contorno 2D:
Ajustar gráficos (modos de exibição, opções de escala, ampliação e redução...)
Trabalhe com os dados mostrados no Gráfico de Contorno 2D:
A janela Gráfico de Contorno 2D
O gráfico de contorno exibe a resposta do detector da primeira e da segunda dimensões:
O eixo X mostra o tempo de retenção da primeira dimensão.
O eixo Y mostra o tempo de retenção da segunda dimensão.
A cor reflete a resposta do detector da segunda dimensão.
Exibição de corte no gráfico de contorno 2D
No eixo x, cortes ou séries de cortes são deslocados e seu tamanho de intervalo é ajustado para melhorar a visibilidade. A aparência do gráfico de contorno depende do tipo de dados.
Amostragem de alta resolução: Uma lacuna é mostrada no eixo x entre as diferentes séries. A escala do eixo x é descontínua.

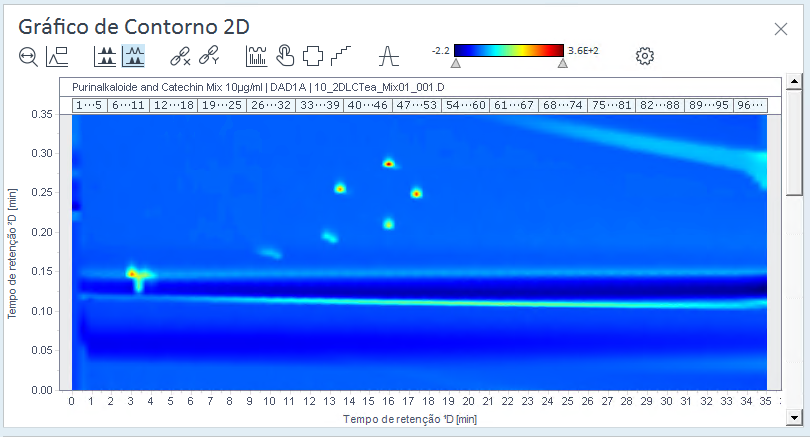

Figura Exemplo de Gráfico de Contorno de Alta Resolução 2D
Para uma série de injeções múltiplas, todos os cortes do gradiente analítico são exibidos como um único corte no gráfico de contorno. A anotação de corte mostra a faixa dos números de corte contidos na injeção múltipla. A dica de ferramenta mostra HiRes (Multi-Inject).
Heart-cutting múltiplo: Cada corte é separado por um espaço. Se o espaço permitir, a escala do eixo x pode ser contínua.

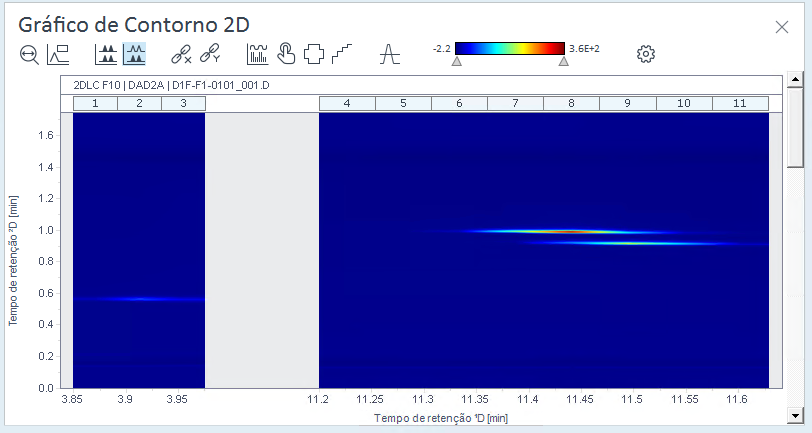

Figura Exemplo de Gráfico de Contorno de Multi Heart-Cutting 2D Abrangente: Não existem lacunas entre os cortes.
Figura Exemplo de Gráfico de Contorno Abrangente 2D
