Sinais de diagnóstico

O que você deseja fazer?

• Selecionar sinais da 2ª dimensão

• Mostrar traços de instrumentos de 1ª dimensão

• Abra a guia Seleção de Sinal da janela Tabela de Amostragem.

• Ajustar gráficos

• Exibir anotações de corte

• Visualizar detalhes sobre os cortes

• Selecionar cortes

• Exportar um gráfico com dados da 2ª dimensão

A janela Sinais de Diagnóstico

Para fins de diagnóstico, os cromatogramas completos dos detectores ²D são exibidos na janela Sinais de Diagnóstico. Também são exibidos Traços do Instrumento da segunda dimensão que são registrados continuamente durante todo o tempo de execução (por exemplo, fluxo, pressão, razão de solvente). As faixas de corte são exibidas e anotadas com seu número de corte. Cada seção de corte no sinal de diagnóstico corresponde a um cromatograma ²D. Os períodos de descarga também são exibidos e marcados com um F no cabeçalho de anotação de corte.

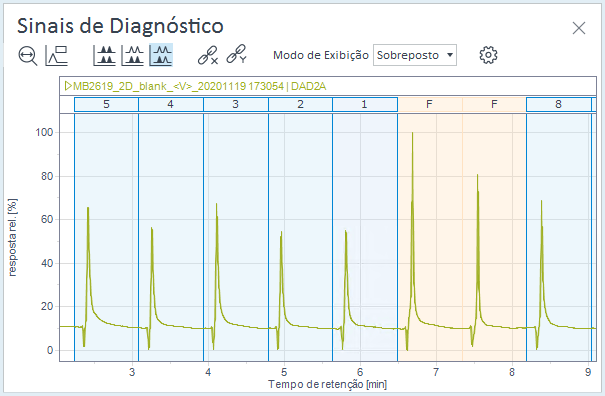

Figura Sinal de diagnóstico: Resposta do detector

Figura Sinal de diagnóstico: Resposta do detector

Ver e comparar sinais

Por padrão, um sinal de diagnóstico é plotado individualmente em um único gráfico. Selecione os sinais na guia Seleção de sinal da Tabela de Amostragem, onde também se encontra a seção Traços de Instrumento.

Para uma melhor comparação dos sinais, ajuste o modo de exibição e a escala dos painéis.

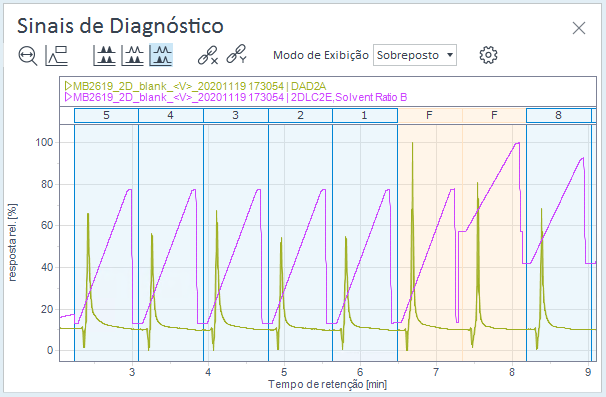

Figura Sinais de diagnóstico: Resposta do detector e razão de solvente

Injeção múltipla

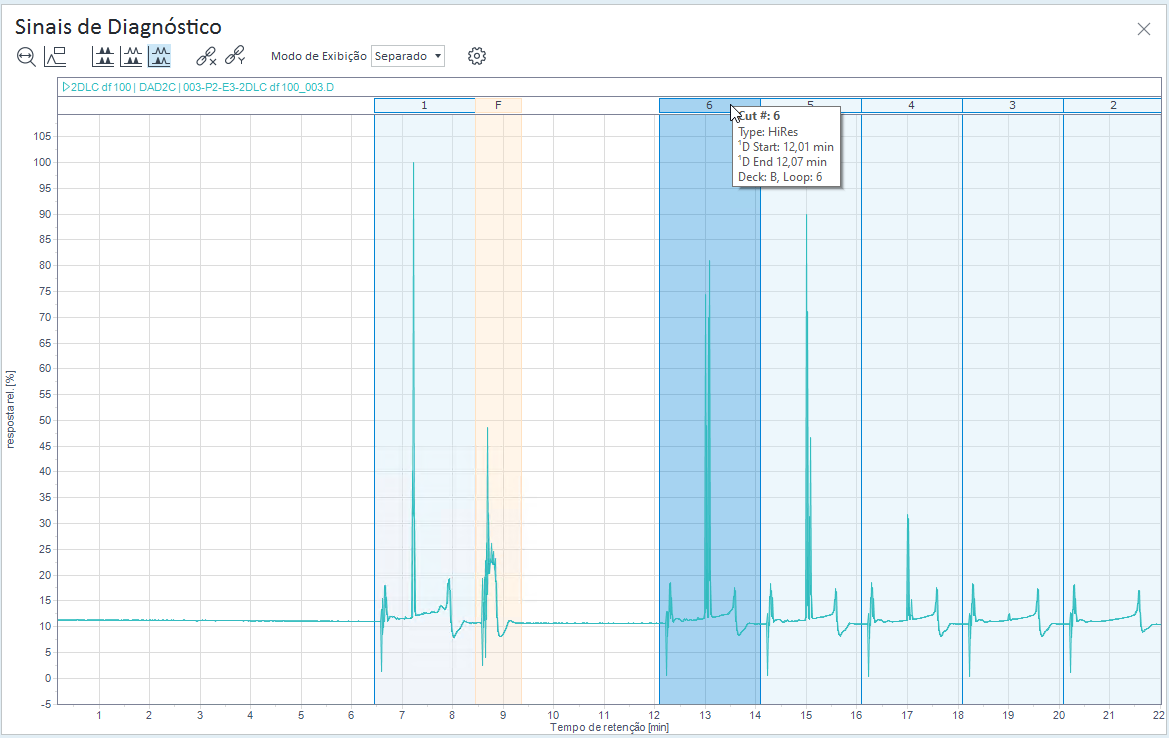

Se os dados de alta resolução forem adquiridos no modo de injeção múltipla, os cabeçalhos de anotação de corte são exibidos como segue:

• Cabeçalho de anotação de corte 0: Esta seção contém os pré-gradientes da série de injeção múltipla onde o solvente é injetado dos loops.

• Cabeçalho de anotação de corte com faixa de número de corte, por exemplo 1...5: Esta seção contém o gradiente analítico da série de injeção múltipla.

  A dica de ferramenta mostra HiRes (Multi-Inject).
