Selecionar sinais da 2ª dimensão

A guia Seleção de Sinal da Tabela de Amostragem exibe todos os sinais do detector ²D das injeções. Dependendo do status da caixa de seleção nesta guia, os sinais são mostrados ou ocultos nas outras janelas, como Cromatogramas ²D, Gráfico de Contorno 2D ou Sinais de Diagnóstico.

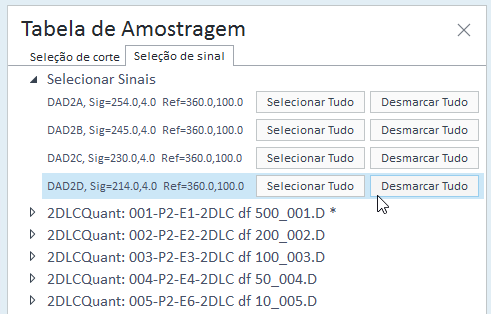

Selecionar sinais ²D para injeções múltiplas

1. Na árvore de injeções, afixe as injeções pertinentes.

2. Expanda a seção Selecionar Sinais. Ela lista todos os sinais de detector ²D disponíveis para qualquer injeção focada ou fixada.



3. Clique em Desmarcar tudo para um sinal para ocultá-lo para todas as injeções fixadas e para a injeção focada.

   Clique em Selecionar tudo para um sinal para mostrá-lo para todas as injeções fixadas e para a injeção focada.

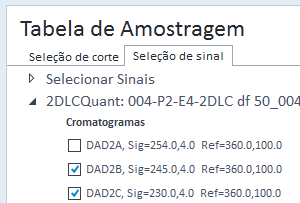

Selecionar sinais ²D para todos os cortes de uma injeção individual

1. Navegue para a injeção relevante.

2. Marque ou desmarque as caixas de seleção, conforme necessário.



   Sua seleção é usada para todos os cortes desta injeção.

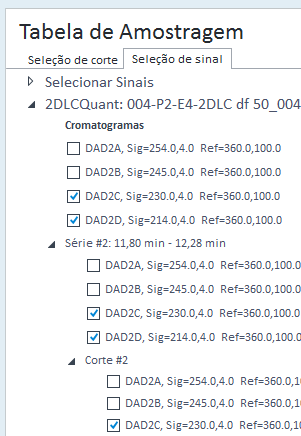

Selecionar sinais ²D para cortes individuais

1. Na arvore de injeção, selecione a injeção relevante.

2. Na guia Seleção de corte da Tabela de Amostragem, selecione o corte ou os cortes para os quais deseja selecionar sinais específicos (consulte Selecionar cortes).

3. Na guia Seleção de sinal, navegue até o corte desejado e expanda-o para visualizar a lista de sinais.



4. Marque ou desmarque as caixas de seleção, conforme necessário. Você pode selecionar sinais diferentes para cortes individuais.

   Uma caixa de seleção preenchida com um quadrado () indica que mais abaixo na hierarquia há pelo menos um item para o qual este sinal é selecionado enquanto ele é desmarcado para os outros itens. Se limpar essa caixa de seleção, o sinal correspondente será desmarcado para todos os itens.

   Sua seleção é usada para os cortes selecionados.

Selecionar espectros UV ou MS da 2ª dimensão

1. Todos os espectros UV ou MS que você extraiu de sinais ²D estão listados em Espectros Extraídos na guia Seleção de Sinal da janela Tabela de Amostragem.



   Todos os espectros para os quais você seleciona as caixas de seleção são mostrados na janela correspondente (Espectro UV ou Espectro MS).
